EN 14351-1, EN 16034

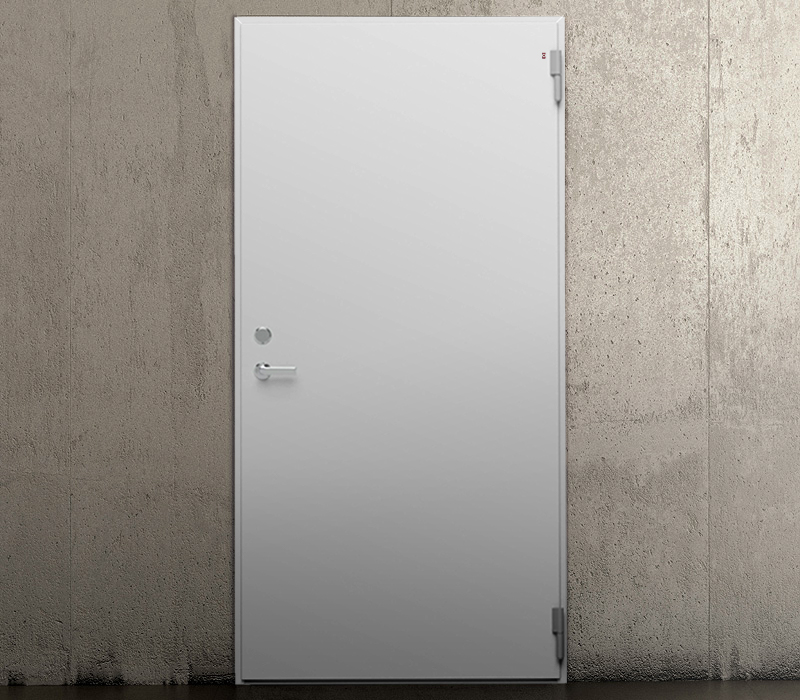

Daloc S10 (Y10) Ståldør
Ståldør Daloc S10 erstatter Daloc S60 og er en ståldør, som passer til steder, hvor styrke og stabilitet prioriteres. Den bruges ofte som inder- eller yderdør i kældre, industrilokaler, parkeringshuse og kontrolrum. Den findes også med ventilationsgitter i affaldsrumsudførelse.

Download
S10 produktark Monteringsvejledning Adskilt stålkarmCAD-skiss S10/Y10Montagevejledning karm 21, 31, 34-39VedligeholdelsesvejledningMontagevejledning kompl for dørr i facade
Betegnelse Karmlys
mål*
Udv. karm
mål
Vægt
Enkeltfløjet dør
S10 9 x 21
S10 10 x 21
S10 11 x 21
S10 12 x 21
S10 13 x 21
Dobbeltfløjet dør
S10 15 x 21
S10 18 x 21
S10 18 x 24
S10 21 x 24

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025
1700 x 2325
2000 x 2325

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093
1290 x 2093

1490 x 2093
1790 x 2093
1790 x 2393
2090 x 2393

70
75
80
85
90

110
125
150
170
Andre størrelser tilbydes på forlangende.

Maks murmål for f.eks modul 9x21 er 920x2110 mm.

* Ved 90 grader åbnet dør fragår der 45 mm.

Maksimal størrelse S10/Y10:
Enkeltfløjet dør: 13x27
Dobbeltfløjet dør: 25x27

* Ved større størrelser anbefales Daloc S66
Klassificeringer
Dørens ydeevne ift. egenskaber er testet af RISE og certificeret af DNV GL Danmark samt RISE Certificering. RISE udfører fastlagte kontroller på Dalocs produktionsfabrikker.

Korrosionsklasse: DS/EN 12944-2 C1-C3.
Døre til udendørs brug, op til korrosionsklasse C3, anbefales i varmgalvaniseret stål med industrimaling fra fabrik og bundstykke i rustfri stål.

CE-mærkning: Yderdørsudførelse (Y10) er CE-mærket i henhold til produktstandard for yderdøre EN 14351-1 og CE-mærket i henhold til produktstandard for brandmodstand EN 16034. CE-mærkatet ved dørbladets bagkant specificerer følgende egenskaber:

Brandmodstandsevne:npd*
Roegkontrol:npd
Selvlukning:C5
Modstand mod vindbelastning:klasse 2B
Vandtæthed: npd
Afgivelse af farlige stoffer  npd
Støjreduktion:npd
U-værdi 1,8
Lufttæthednpd

*No performance determined (npd)
Dørblad

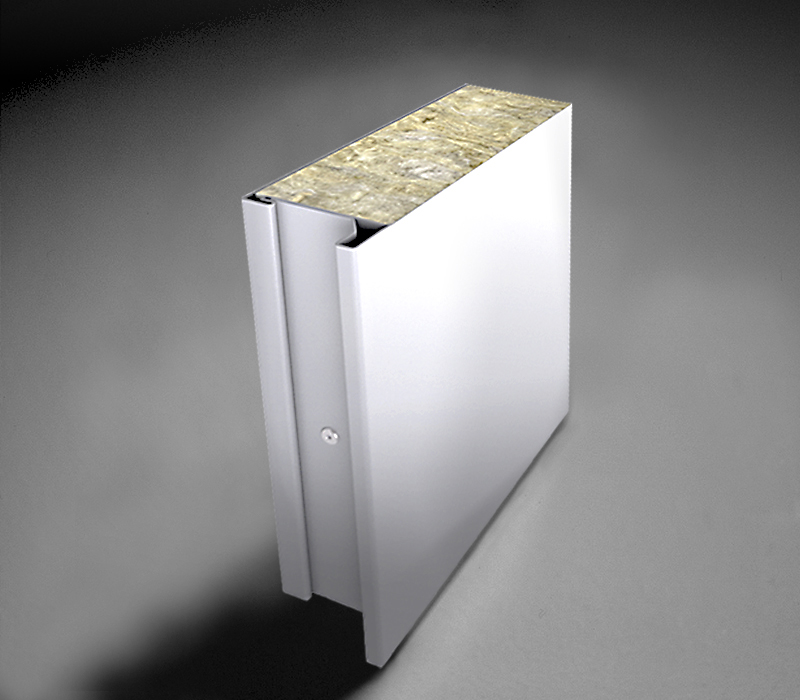

Konstruktion: Dørbladet er 58 mm tykt med overfals og består af stålplader samlet i en bukning med skjulte pladekanter ved dørbladskanten. Samling sker via limning og nitning.

Materiale: 1 mm stålplader og isolering af mineraluld.

Overfladebehandling: Dørene leveres grundmalede som standard, men kan også leveres industrimalede i en af vores standardfarver.
Karm

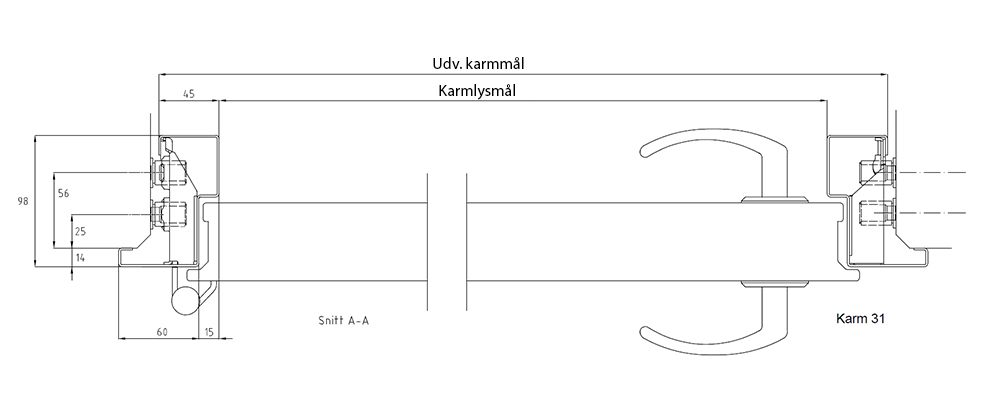

Konstruktion: Som standard leveres den med karm 31 med fast gerigt på hængselsiden. Karmen leveres samlet uden løsdele. Der findes forskellige karme: gerigt på hængselsiden, gerigt på begge sider eller helt uden gerigt.

Isolering: Færdigisoleret med mineraluld fra fabrik.

Montering: Hurtig montering og fastgøring vha. karmens efterjusterbare hylstermøtrikker (unbrakonøgle).
Bundstykke
Døren leveres som standard med forzinket anslagsbundstykke (U). På bestilling kan den forsynes med bundplade i kombination med slæbeliste eller bundplade, børstetætning og tætningsbundstykke.
Standardbeslåning

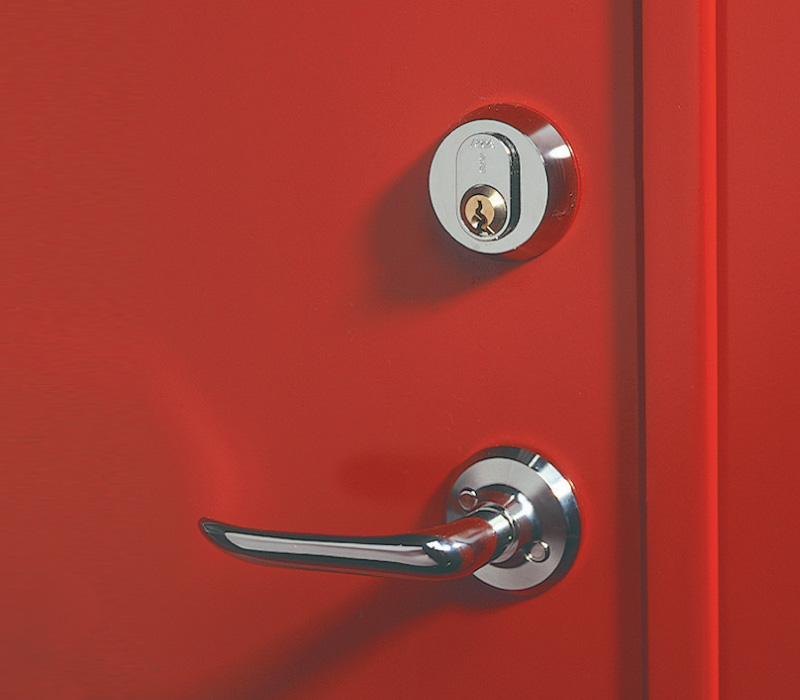

Låsekasse Assa 310 (A=58 mm, B=33/24 mm enkeltfløjet dør/dobbeltfløjet dør ved udadgående dør. A/B mål gælder kun med Assa Connect og modullås, for øvrige lås kontakt Daloc).

Hængsler med delrinlejer. Fast nokke i bagkant. Indvendig forstærkning for dørlukker.
Ekstraudstyr
Kan leveres med glasåbning, sparkeplade, ventilationsgæller, dørlukker, el-slutblik, magnetkontakt, motor- og mikrolås, rigelkontakt m.m.

Ved vindudsat placering anbefales komplettering med dørbremse. For indadgående dør anbefales vandafviser på den nederste kant af dørbladet, hvis døren udsættes for regn. For udadgående dør, der ikke har nogen regnslag, anbefales vandnæse foroven.
Dobbeltfløjet dør
Dørblad og karm fremstilles på samme måde som en enkeltfløjet dør. Stående fløj er udstyret med anslag som standard og med paskvil på anslagssiden. Dørens forskellige dele er lette at transportere, håndtere og montere, fordi enheder samles på stedet.

Vi forbeholder os retten til konstruktionsændringer.
S10 hører til vores moderne ståldøre og har skjulte kantprofiler og en flot overfals.

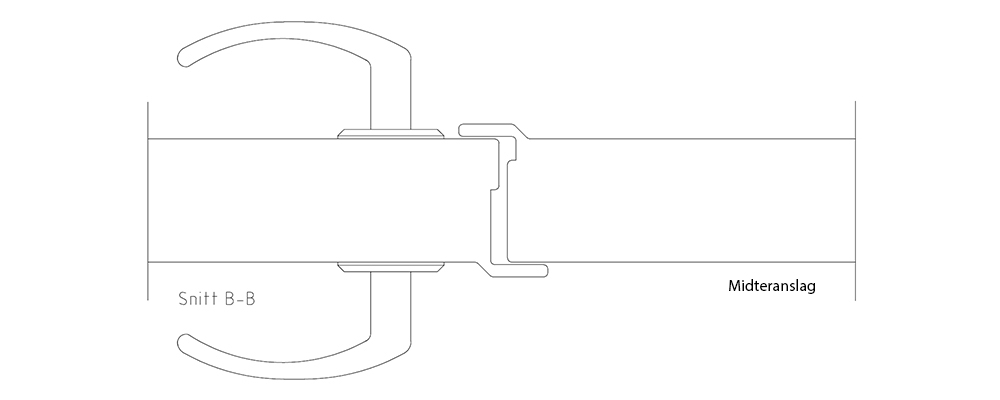

Integreret midteranslag på dobbeltfløjede døre.
Daloc S10 er velegnet, hvor styrke og stabilitet prioriteres. Døren benyttes ofte som inder- eller yderdør i kældre, industrilokaler og parkeringshuse.

Vi forbeholder os retten til konstruktionsændringer.
