120 min, 60 min, 90 min
EN 13241, EN 16034

Daloc S88 Brandskydeport
Brandskydeport S88 er konstrueret med fokus på brandmodstand og personsikkerhed. Porten består hovedsageligt af fire overordnede dele, portblad, skjult skinnesystem, lodlukning samt lyd-/lyssignal. Portbladet leveres opdelt i sektioner, som skrues sammen ved montering. Det skjulte skinnesystem skal bære og styre porten, og porten skal lukke sikkert med lodlukningen i forbindelse med at der udløses en brandalarm. Så snart portbladet sættes i bevægelse, udløses lyd-/lyssignalerne som advarsel.

Download

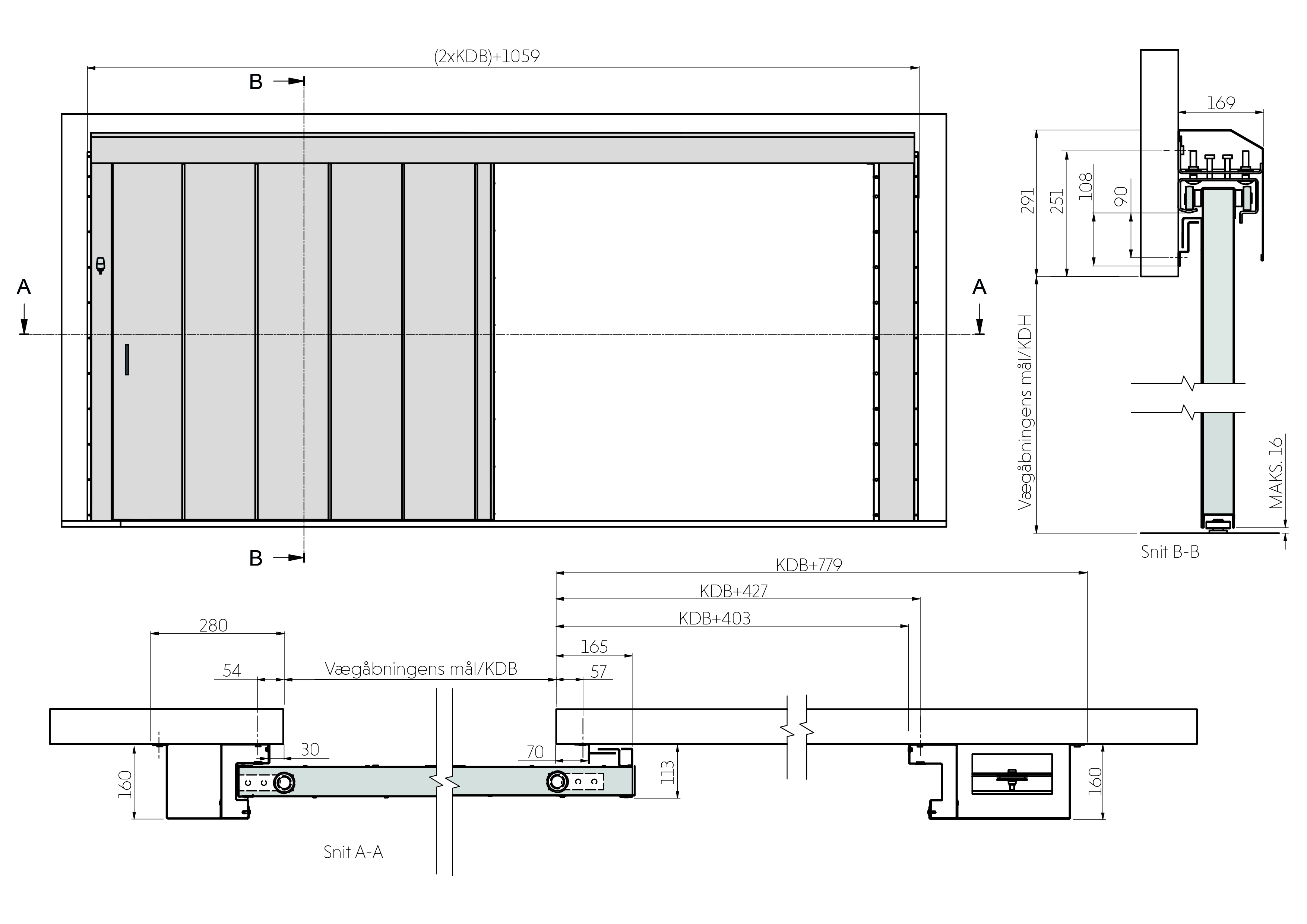

S88 produktark S88 DoPCE-mærkningscertifikat: S88 EI(2)60, 90, 120Brugsanvisning S88 DKCAD-skiss S88
Betegnelse Karmlys
mål*		 Väggöppnings
mått		 Vægt
Enkeltfløjet dør
S88 12 x 21
S88 21 x 24
S88 30 x 30
S88 36 x 40
S88 54 x 48

1200 x 2100
2100 x 2400
3000 x 3000
3600 x 4000
5400 x 4800

1200 x 2100
2100 x 2400
3000 x 3000
3600 x 4000
5400 x 4800

290
470
925
1375
2365
Andre størrelser tilbydes på forlangende.

Maks murmål for f.eks modul 15x21 er 1505x2105 mm.

*Ved anslag mod plan væg fragår 133 mm på karmlysbredden.

Maksimal størrelse brand:
EI260, EI260/EW120, EI260/EW120 med gangdør og EI290: 5470x4890 mm.
EI260/EW120, EI290/EW120 med gangdør 2600x2681 mm.
EI2120: 2630x2730 mm.
Klassificeringer
Portens egenskabers ydeevne er testet af RISE (førhen SP) og certificeret af RISE Certifiering. RISE udfører regelmæssige produktionskontroller på Dalocs fabrikker.

Brandklasse: EI260, EI290, EI2120.
S88 kan udstyres med gangdør. Brandklasse op til EI290/EW120.

Korrosionsklasse: C2 i henhold til EN ISO 12944-2.

Øvrigt: Portene er CE-mærket i henhold til EN 13241+A2:2016 og EN 16034:2014 og er endvidere i overensstemmelse med 305/2011/EF Byggevareforordningen (CPR) og 2006/42/EF Maskindirektivet.

Følgende ydeevne angives på CE-mærkatet, der er placeret på portbladets kant:

Brandmodstandsevne:EI260 eller EI290 eller EI2120.
Vandtæthed:npd*
Modstand mod vindbelastning:npd
Isolering:npd
Lufttæthed:npd
Afgivelse af farlige stoffer:npd
Mekanisk holdbarhed:godkendt

*No performance determined (npd)
Konstruktion og overflader
Portblad: Portbladet er 62 mm tykt og opbygget af 1 mm forzinkede stålplader med isolering imellem. Bladet leveres opdelt i et antal sektioner, som skrues sammen ved montering. Portbladet er forstærket med en stålprofil omkring.

Karm: S88 leveres med karmstykkerne fremstillet af forzinket stålplade. Karmene leveres tilpasset til skruemontering.

Skjult skinnesystem og lodlukning: Ophængningssystemet er justerbart i dybden og højden. Hængeruller med kuglelejer er integreret i portbladet. Systemet skjules af en afskærmning. Porten selvlukker via vægtfødning (lod). Loddet er helt skjult og beskyttes også af en afskærmning. Selvlukningens hastighed justeres let via medfølgende hydraulikbremse.

Lyd-lyssignal: Lyd-/lyssignal leveres komplet med: El-skab, installeret batteri-backup, afbryder, følere, advarselslamper og ledning.

Standardbeslåning: Indfældet trækhåndtag, udenpåliggende trækhåndtag, gulvstyringer og advarselsmærkater.

Extraudstyr: El-magnet, dæmper til blød lukning og røgdetektor. S88 kan udstyres med gangdør. Brandklasse op til EI290/EW120.

Vi forbeholder os retten til konstruktionsændringer.

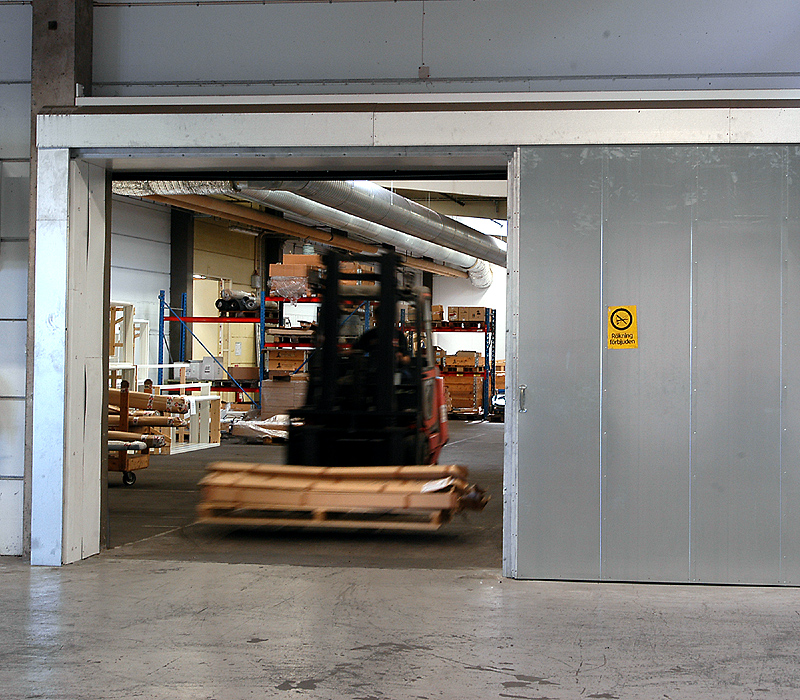

Brandskydeport S88 er almindelig som brandsektionering i industrier

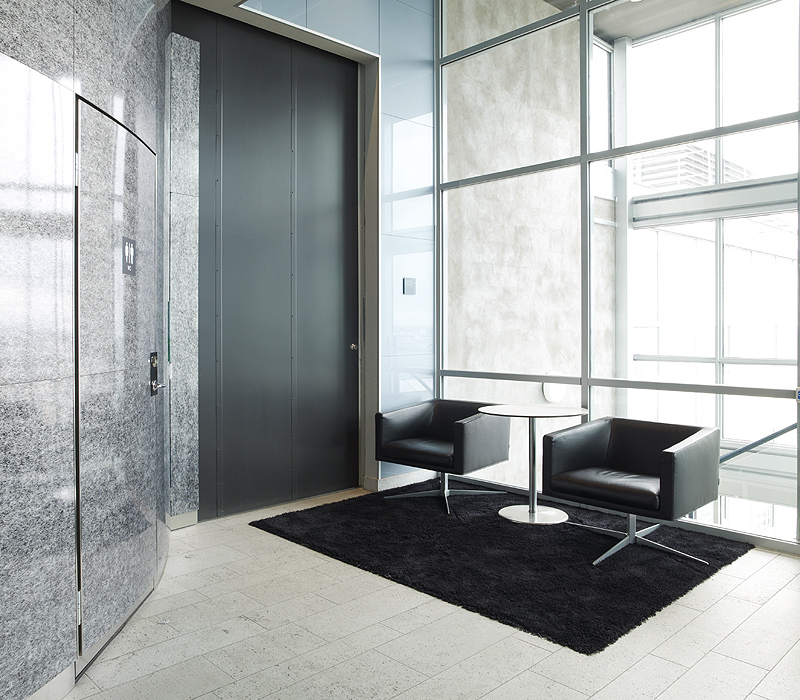

S88 i Skatteskrapans restaurant (Stockholm)

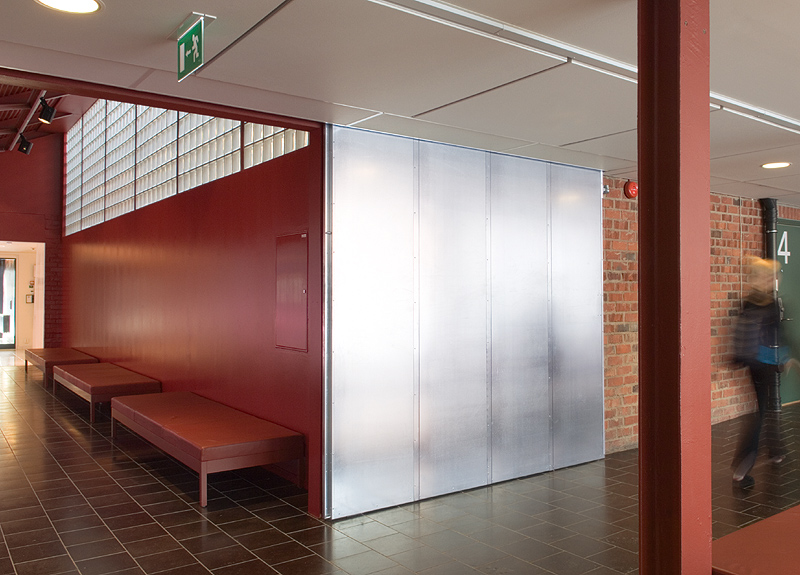

Danshøgskolans korridorer er brandsektionerede med S88 (Stockholm)

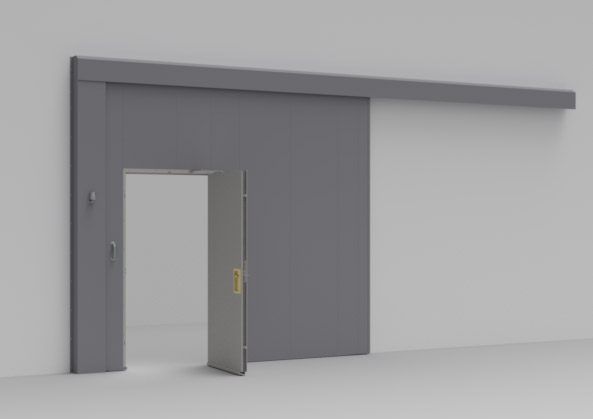

S88 kan udstyres med gangdør. Brandklasse op til EI290/EW120.

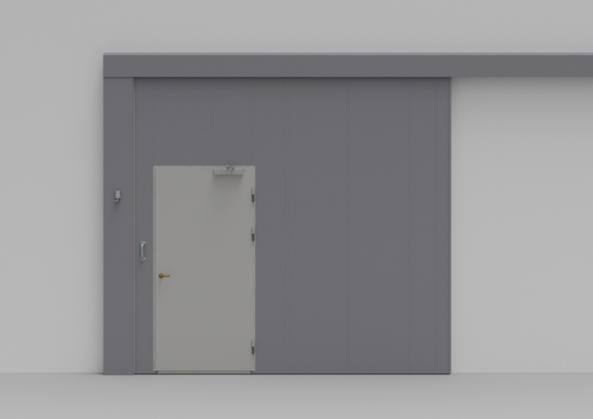

S88 kan udstyres med gangdør.

Vi forbeholder os retten til konstruktionsændringer.
