EN 1627 RC4
EMI-B, EMI-C
EN 1522 FB 4
EN 13123 EPR 1
EN 14351-1

Daloc S93 (Y93) Højsikkerhedsdør RC4
Daloc S93 er en højsikkerhedsdør, som bruges på steder med høje krav til mekanisk sikring. Den er indbruds-, skud- og eksplosionssikret.

Download
S93 ProduktbladCertificate EN 1627 RC4 for S93/Y93CAD-skitse S93VedligeholdelsesvejledningAnbefalinger for dækmaling af grundede ståldøre.Y93 DoPMonteringsvejledning Adskilt stålkarm

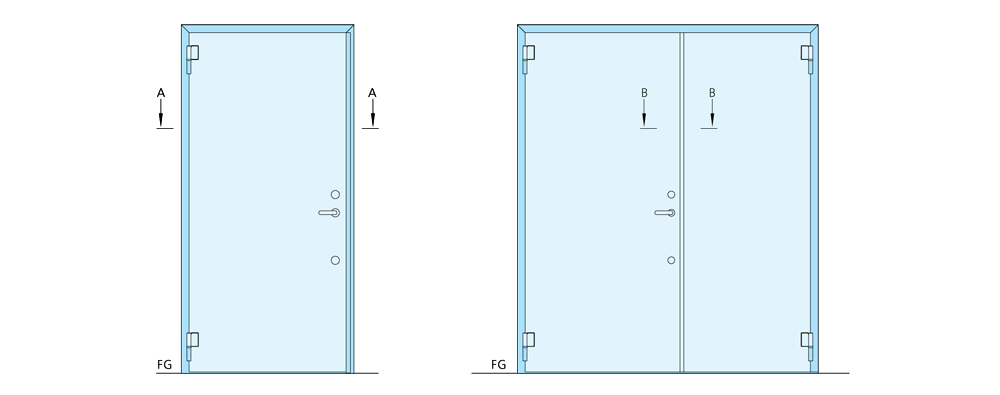

Betegnelse Karmlys
mål*
Udv. karm
mål
Vægt
Enkeltfløjet dør
S93 9 x 21
S93 10 x 21
S93 11 x 21
S93 12 x 21
Dobbeltfløjet dør
S93 15 x 21
S93 18 x 21

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025

1400 x 2025
1700 x 2025

890 x 2090
990 x 2090
1090 x 2090
1190 x 2090

1490 x 2090
1790 x 2090

130
140
150
160

220
250
Andre størrelser tilbydes på forlangende.

Maks murmål for f.eks modul 9x21 er 920x2110 mm.

* Ved 90 grader åbnet dør fragår der 49 mm.

Maksimal størrelse:
Enkeltfløjet dør 18x36
Dobbeltfløjet dør 36x36
Klassificeringer
Højsikkerhedsdør S93 er testet af SP og certificeret af SBSC mhp. indbrudssikring. Skudsikkerheden er testet af Nammo Vanäsverken AB, eksplosionsbeskyttelsen af Fraunhofer Institut Freiburg og EMI-dæmpning er testet af SP.

Indbrudssikring: EN 1627 RC4.
Døren er godkendt til såvel ind- som udadgående montering.

EMI-dæmpning: Tilvalg EMI-B, EMI-C.
Kontakt Daloc for udførelse og udstyr til S93 med EMI beskyttelse.

Skudsikkerhed: Tilvalg EN1522 klasse FB 4 (enkeltfløjet dør).

Eksplosionsbeskyttelse: Tilvalg EN13123-1 klasse EPR 1 (enkeltfløjet dør)
Dørene er godkendt til udadgående montage, hængsels siden = angrebssiden, med gerigt på hængsels siden.

CE-mærkning: Yderdørsudførelse (Y93) er CE-mærket i henhold til produktstandard for yderdøre EN 14351-1.

Korrosionsklasse: DS/EN 12944-2 C1-C2.
For korrosionsklasse C2 skal døren males på plads iht. separat malningsinstruktion fra Daloc.
Dørblad
Konstruktion: Dørbladet er 58 mm tykt, overfalset og har stålplader på hængselsiden med særlige indbrudsforstærkninger.

Materiale: I alt 6 mm stålplade og isoleret med mineraluld.

Overfladebehandling: Som standard leveres døren grundmalet.

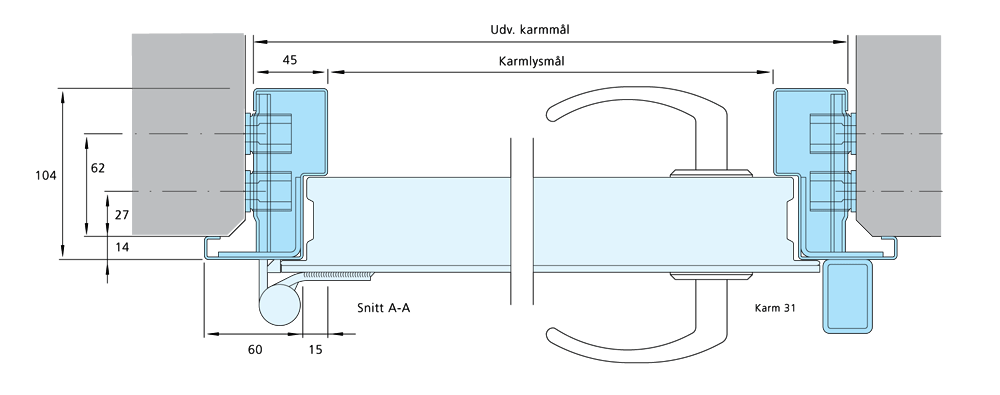

Karm
Konstruktion: Som standard leveres S93 med grundmalet karm 31, der danner gerigt på hængselsiden.

Isolering: Færdigisoleret med mineraluld fra fabrik.

Montering: Hurtig montering og fastgøring vha. karmens efterjusterbare hylstermøtrikker (unbraconøgle). Karmen kan også svejses i en eksisterende stålindfatning.
Bundstykke
Døren leveres med varmforzinket affaset anslagsbundstykke. På bestilling kan den forsynes med bundplade, slæbeliste, børstetætning eller tætningsbundstykke.
Standardbeslåning
Låsekasse Assa 510 og 511. Bemærk! RC4 klassificering kræver en rund dobbelt sikkerhedscylinder på begge låse. A=58 mm, B=31 mm fra hængselside til centrum af låsekasse. Hængsler med kuglelejer. Tre faste nokker i bagkant.
Ekstraudstyr
Kan leveres med cylinderbeskyttelse eller separat cylinderbeskyttelse, dørlukker, el-slutblik, magnetkontakt, motor- og mikro-lås, rigelkontakt, vandafvisning, tætningsliste m.m. S93 kan også udstyres med skudsikring, eksplosionsbeskyttelse og EMI-dæmpning.

Ved vind udsat placering anbefales komplettering af dørbremse. For indadgående dør anbefales vandafviser på den nederste kant af dørbladet hvis døren udsættes for regn. For udadgående dør, der ikke har nogen regnslag, anbefales vandafvisende foroven.

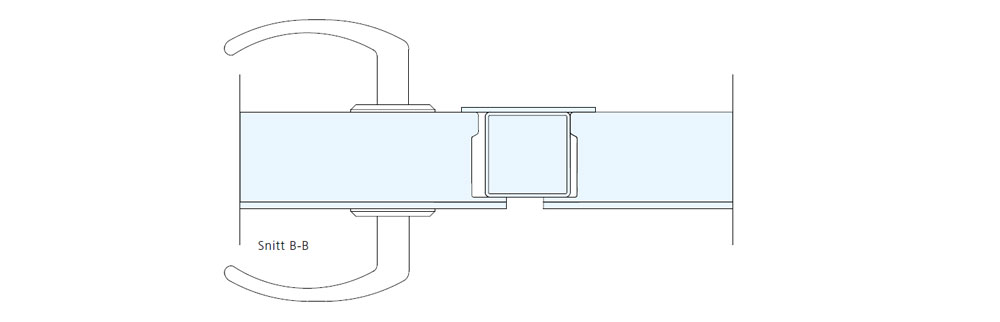

Dobbeltfløjet dør
Dørblad og karm fremstilles på samme måde som enkeltfløjet dør. Stående fløj er udstyret med anslag som standard og 2 indfældede kantrigler. Dørens forskellige dele er lette at transportere, håndtere og montere, fordi mindre enheder samles på stedet.

Vi forbeholder os retten til konstruktionsændringer.

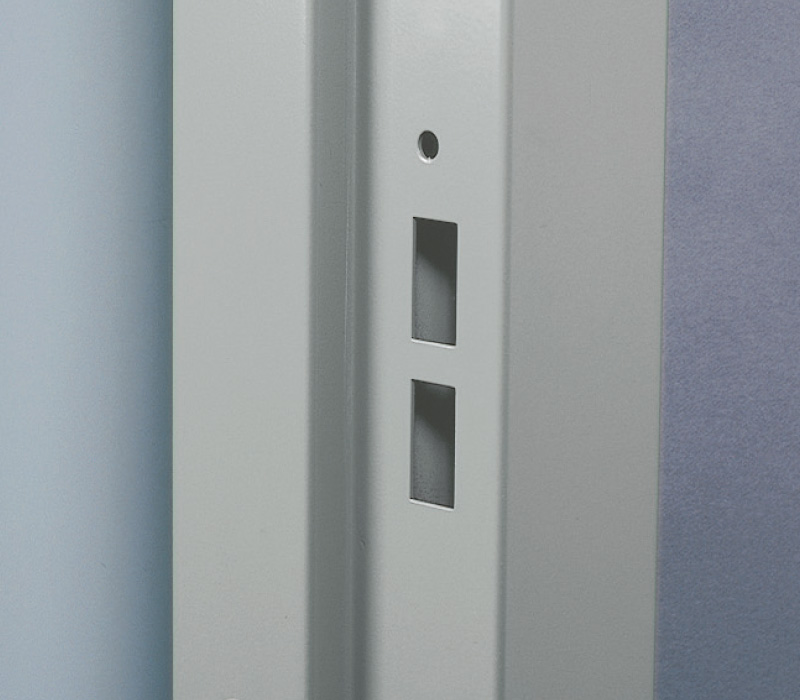

Slutblik med sikkerhedsbolt.

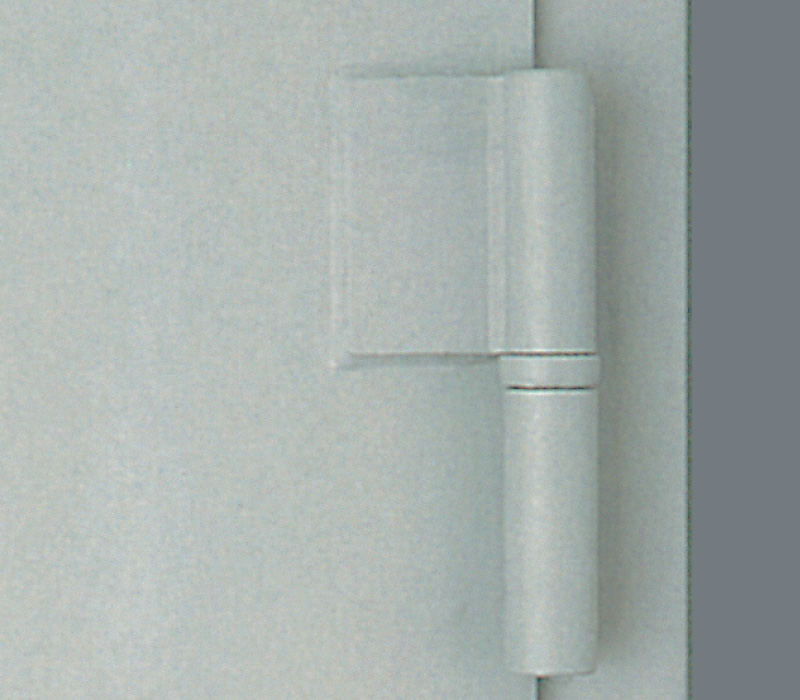

Forstærkede hængsler med kuglelejer.

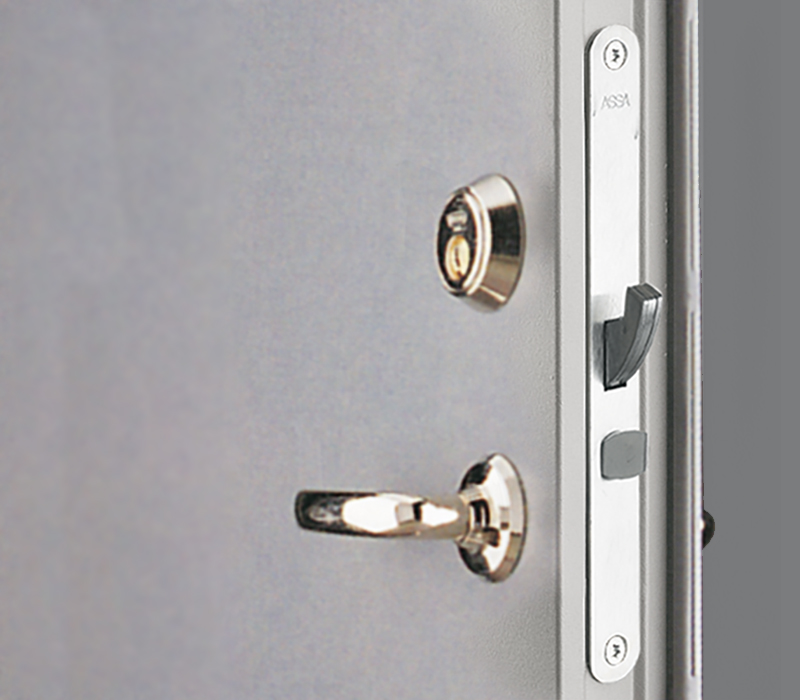

Låsekasse Assa 510.

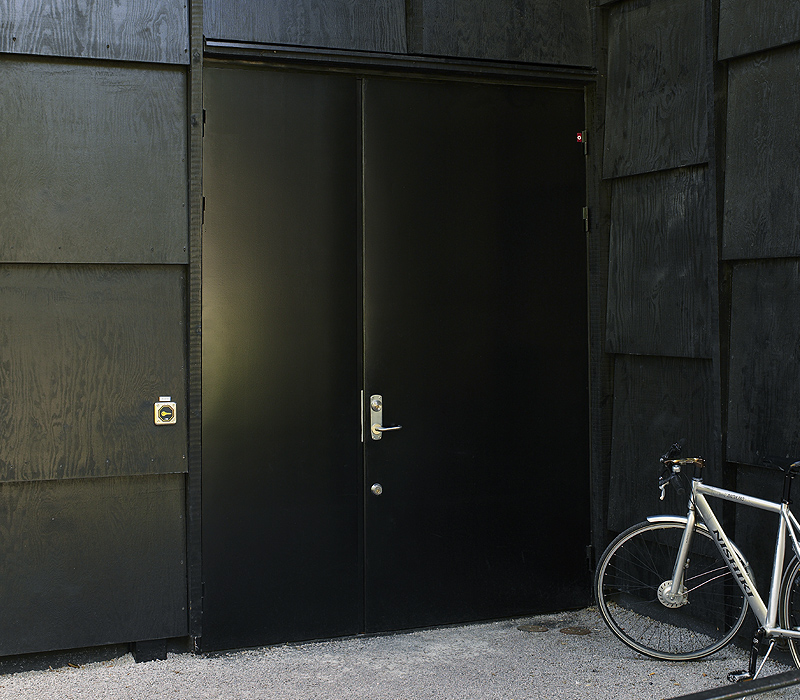

Højsikkerhedsdør S93 som dobbeltfløjet dør

Vi forbeholder os retten til konstruktionsændringer.
