BD-30, BD-30M
35dB, 40dB, 45dB, 50dB
EN 1627 RC3
S200 (Sm), Sa
EMI-B, EMI-C
EN 14351-1

Daloc S33 (Y33) Sikkerhedsdør RC3
Sikkerhedsdør Daloc S33 er en glimrende dør til miljøer, hvor de æstetiske krav er lige så høje som kravet til sikkerhed. Hoteller, kontorer, lejligheder, lægekonsultationer og rum med høj risiko for tyveri er eksempler på steder, hvor den er velegnet.

Download
S33 produktark Brand Certifikat StåldøreS33, Y33 Typgodkännande Brand-Ljud-BrandgasS33, Y33, S53, Y53 Certifikat InbrottVedligeholdelsesvejledningMontagevejledning karm 41, 42, 44Anbefalinger for dækmaling af grundede ståldøre.CAD-skiss S33 (Y33)Monteringsvejledning Adskilt stålkarmY33 DoPBIM-objekt Daloc S33
Betegnelse Karmlys
mål*
Udv. karm
mål
Vægt

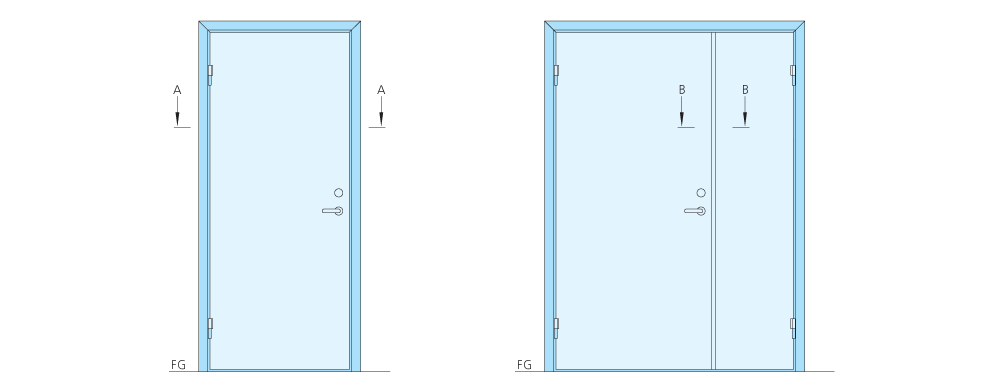

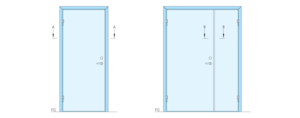

Enkeltfløjet dør
S33 9 x 21
S33 10 x 21
S33 11 x 21
S33 12 x 21 **
Dobbeltfløjet dør
S33 15 x 21
S33 18 x 21

800 x 2025
900 x 2025
1000 x 2025
1100 x 2025

1400 x 2025
1700 x 2025

890 x 2093
990 x 2093
1090 x 2093
1190 x 2093

1490 x 2093
1790 x 2093

88
93
103
113

130
150
Andre størrelser tilbydes på forlangende.

Maks murmål for f.eks modul 9x21 er 920x2110 mm.

* Ved 90 grader åbnet dør fragår der 45 mm.
** Kun malede døre.

Maksimal størrelse:
Enkeltfløjet dør brand 10x21
Enkeltfløjet dør 13x27
Dobbeltfløjet dør 25x27
Klassificeringer
Døren er testet af SP og certificeret af DBI mhp brandklassifisering og SITAC mhp lyd-klassifisering. Indbrudssikring er testet af SP og certificeret af SBSC. EMI-dæmpning er testet af SP. Døren fremstilles under kontrol af SP og SBSC.

Brandklasse: BD-30, ikke dobbeltfløjet dør. Tilvalg BD-30M.

Brandgastæthedsklasse: Tilvalg EN 13501-2 klasse Sa og S200 (tidligere Sm).

Lydklasse: 35 dB*, tilvalg 40*, 45*, 50 dB*. (*Svensk klassificering)
S33 som dobbeltfløjet dør kan fås med lydklasse 35 og 40 dB. Enkeltfløjet dør i lydklasse 50 dB fremstilles som tandemdør. Testet støjreduktion Rw 38, 43, 48 dB.

Indbrudssikring: EN 1627 RC3.
Døren er godkendt til såvel ind- som udadgående montering.

EMI-dæmpning: EMI-B, EMI-C.
Kontakt Daloc for udførelse og udstyr til S33 med EMI beskyttelse.

CE-mærkning: Yderdørsudførelse (Y33) er CE-mærket i henhold til produktstandard for yderdøre EN 14351-1. CE-mærkatet ved dørbladets bagkant specificerer følgende egenskaber, prøvet af RISE:

Modstand mod vindbelastningklasse 5B
Vandtæthed klasse 7B/npd*
Afgivelse af farlige stoffer  godkendt
StøjreduktionRw 38(C=-2;Ctr=-7) dB
U-værdi 1,4-1,9
Lufttæthedklasse 3

*No performance determined (npd) gælder indadgående montage, hvor vandtæthed ikke er vurderet.

Korrosionsklasse: DS/EN 12944-2 C1-C3.
Døre til udendørs brug op til korrosionsklasse C3 anbefales i varmgalvaniseret stål med industrimaling fra fabrik og bundstykke i rustfri stål, alternativt udført med laminatplade til udendørs brug og rustfrit bundstykke.

Klimadør: Sikkerhedsdør Y33 i enkeldørsudførelse opfylder klasse 3 (højeste klasse) i henhold til EN 12219, klimatisk påvirkning af døre, til klima A og klima D.

Det betyder følgende ved testtemperatur, yderside/inderside, 18°C/23°C (klima A) og -15°C/23°C (klima D):

Udbøjning/vridning: Under 2 mm*
Lufttæthed:Klasse 4** i henhold til EN 12207
Lukkekraft: Klass 4*** i henhold til EN 12217

* Maksimal udbøjning/vridning af dørblad i forhold til karm.
** Lufttæthedsklasse 4 (højeste klasse) i henhold til EN 12207, som medfører en maks. luftlækage på 3m3/h*m2 hvilket giver et mindre energitab.
*** Lukkekraft klasse 4 (næsthøjeste klasse) i henhold til EN 12217, hvilket giver en lukkekraft under 10N.


Sikkerhedsdør S33 i enkeldørsudførelse opfylder klasse 3 (højeste klasse) i henhold til EN 12219, klimatisk påvirkning af døre, til klima A og klima D.
Dørblad
Konstruktion: Dørbladet er 58 mm tykt med affaset overfals og består af stålplader samlet i en bukning med skjulte pladekanter ved dørbladskanten. Samling sker via limning og nitning.

Materiale: 1 mm stålplader, indvendige indbrudsforstærkninger og isolering af mineraluld.

Overfladebehandling: Døren leveres færdigmalet i en af vores standardfarver eller med en overflade af træmønstret laminatplade fra standardsortimentet. Andre NCS-farver eller træmønstre leveres på bestilling. Døre til udendørsbrug op til korrosionsklasse C3 i henhold til EN ISO 12944-2 anbefales i varmforzinket udførelse med industrimaling fra fabrik og fremstilles på bestilling.

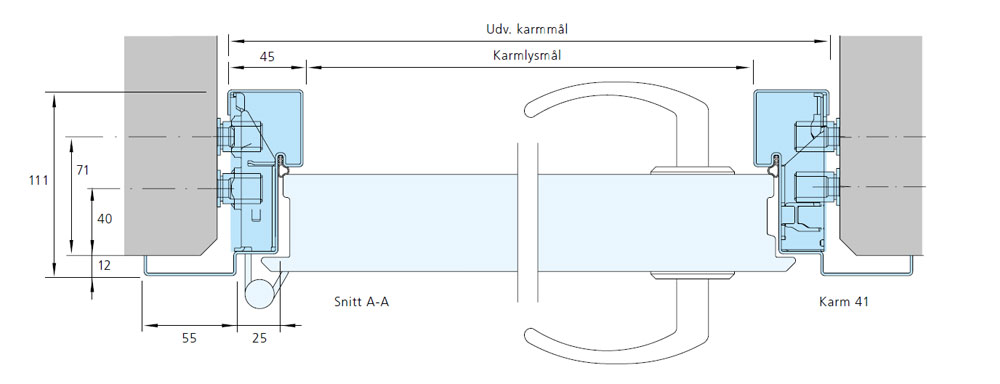

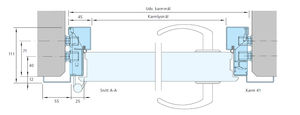

Karm
Konstruktion: Som standard leveres den med hvidmalet karm 41 med fast gerigt på hængselsiden. Karmen leveres samlet uden løsdele. Tætningslisten er placeret i et spor i karmen. Der findes forskellige karme: gerigt på hængselsiden, gerigt på begge sider eller helt uden gerigt.

Isolering: Færdigisoleret med mineraluld fra fabrik.

Montering: Hurtig montering og fastgøring vha. karmens efterjusterbare hylstermøtrikker (unbraconøgle).
Bundstykke
Døren leveres som standard med forzinket, affaset anslagsbundstykke. På bestilling kan S33 forsynes med bundplade i kombination med slæbeliste (lydklasse 30 dB og 35 dB til dobbelfløjet dør) eller bundplade, børstetætning, tætningsbundstykke (ikke lydklassificeret). Lejlighedsyderdøre i trappeopgange udstyres som standard med bundstykke i hårdttræ. I svalegangsudførelse Y33 leveres den som standard med bundstykke i hårdttræ, som er behandlet med dobbelt laklag på alle overflader, men kan efter ønske erstattes med Kompositbundstykke.
Standardbeslåning
Låsekasse Assa 510. Dobbelfløjede døre er forsynet med Assa 410 og ekstralås Assa 411 som standard. Bemærk! RC 3 kræver en rund klasse 3-cylinder eller en oval cylinder med godkendt cylindertilbehør, A=58 mm, B=33/24 mm enkeltfløjet dør/dobbeltfløjet dør ved udadgående dør. Tapbærende justerbare elforzinkede hængsler. Forberedt til ekstralås. Sikkerhedsbolt i slutblik og dobbelte nokker i bagkanten.
Ekstraudstyr
Låsekasse Assa 510 kan som tilvalg udskiftes med motorlås Assa 840 med bevarede klassificeringer (alt. med natlås Assa 841).

Kan leveres med Daloc Linea-mønster, brevindkast (35 dB), dørspion, mekanisk ringeklokke, nøglerør, sparkeplade, dørlukker, el-slutblik, magnetkontakt, mikrolås, rigelkontakt m.m. Kontakt Daloc for ekstraudstyr til S33 med lydklasse 45 dB.

Ved vind udsat placering anbefales komplettering af dørbremse. For indadgående dør anbefales vandafviser på den nederste kant af dørbladet hvis døren udsættes for regn. For udadgående dør, der ikke har nogen regnslag, anbefales vandafvisende foroven.

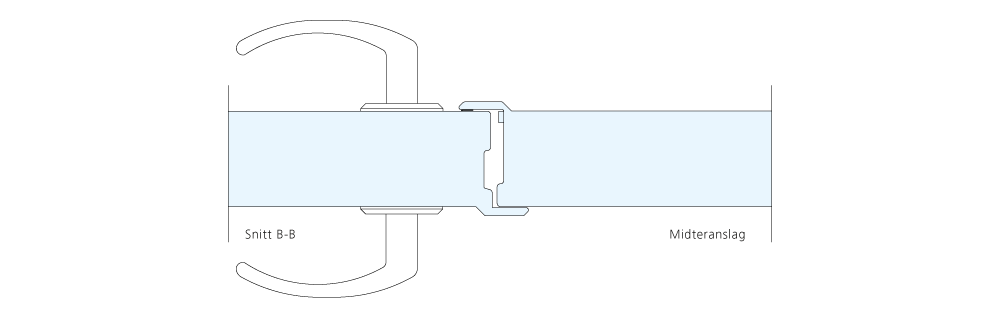

Dobbeltfløjet dør
Dørblad og karm fremstilles på samme måde som enkeltfløjet dør. Stående fløj er udstyret med anslag og som standard med indfældet kantrigel. Begge dørblade forsynes med fire faste nokker med modtager i bagkanten.

Vi forbeholder os retten til konstruktionsændringer.

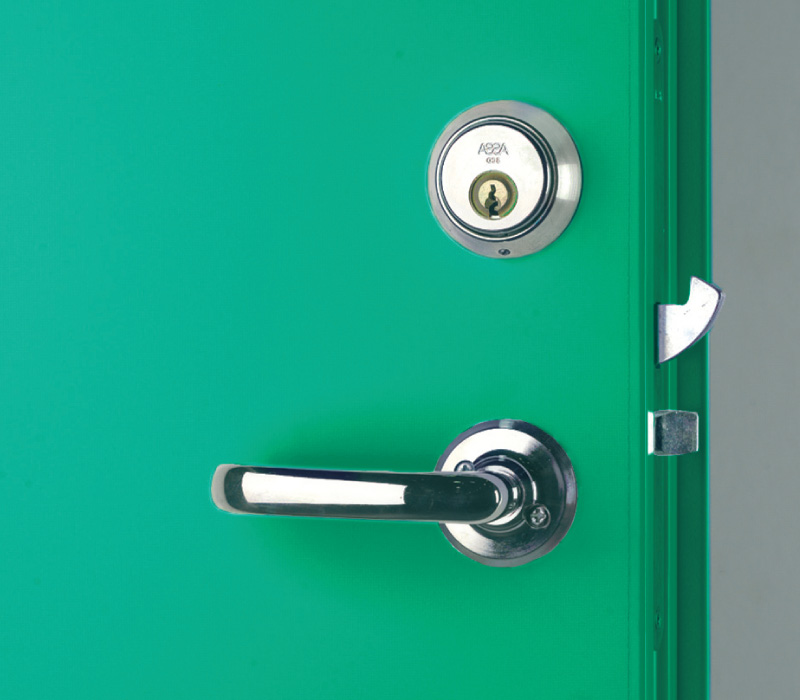

Låsekasse Assa 510

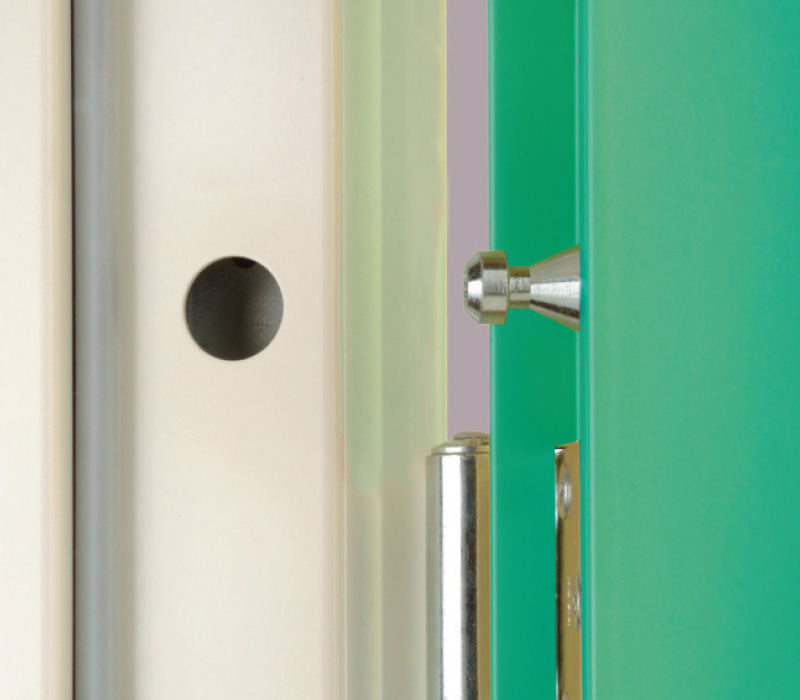

Faste nokker med modhager i bagkanten og hængsler med sikrede splitter for øget sikkerhed.

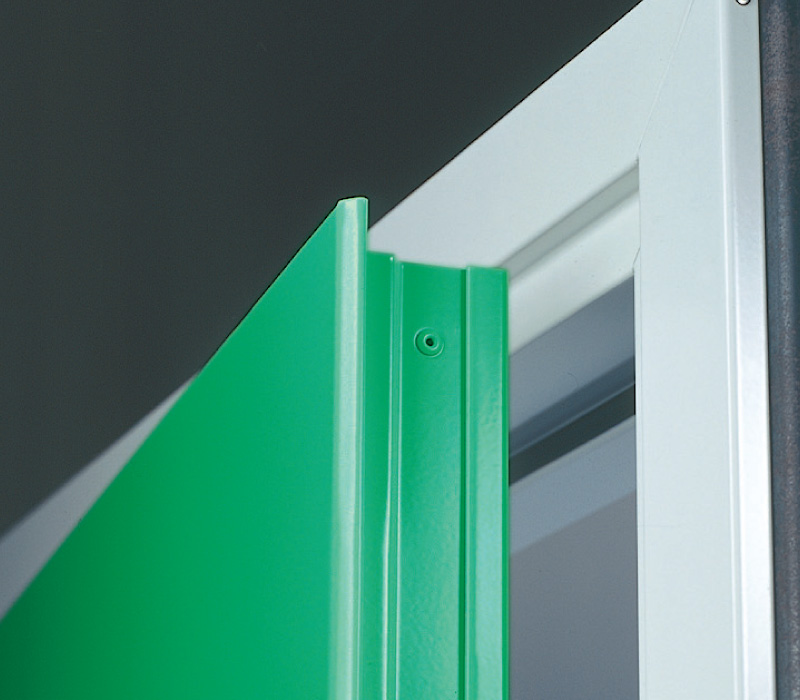

Dørbladet samles uden synlige pladekanter og med affaset overfals.

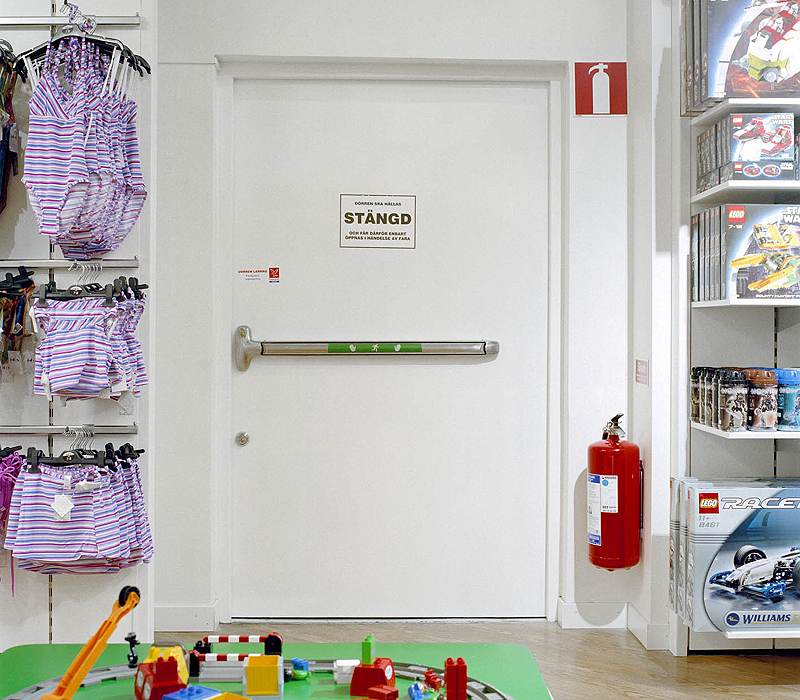

Sikkerhedsdør S33 med panikrigel, magnetkontakt og mikroswitch i låsen ses ofte i butikker

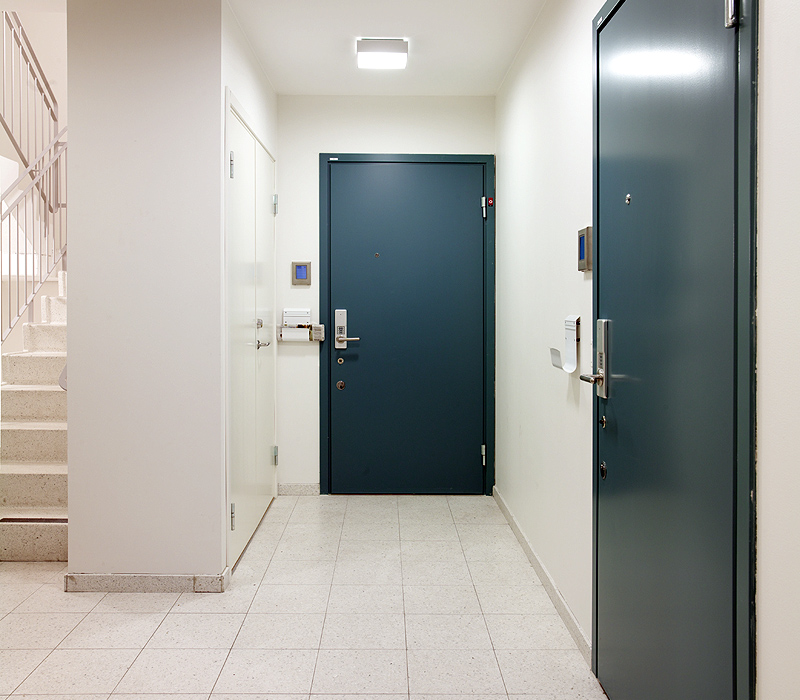

I Skatteskrapans kollegielejligheder benyttes S33 med elektronisk låsning

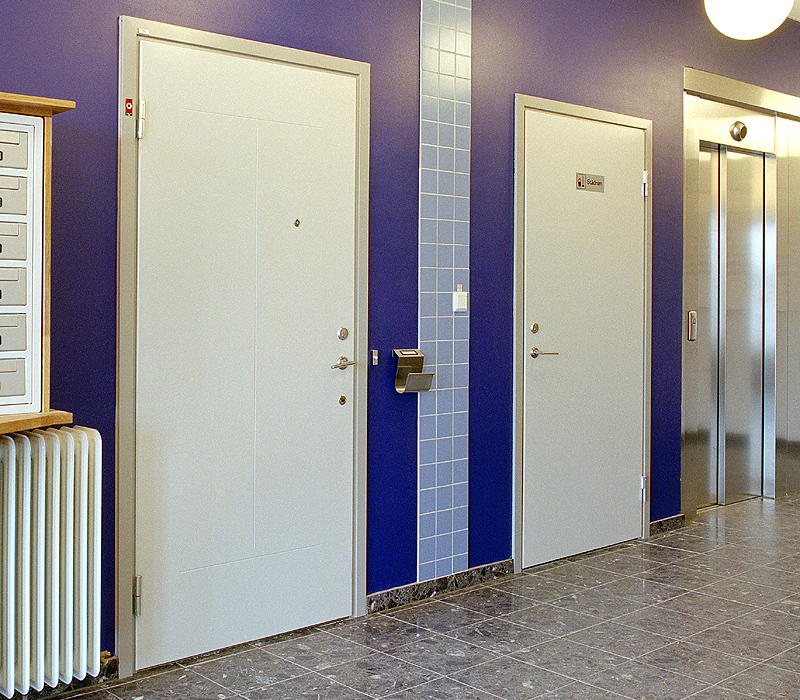

Ståldør S30 har samme fasede overfals som vores sikkerhedsdøre, og de fungerer derfor godt sammen, når der kræves forskellige klassificeringer.

Vi forbeholder os retten til konstruktionsændringer.
