EI230
30dB
S200 (Sm), Sa

Daloc T24/48 Massivdør, Trædør, Lyddør
Massivdør Daloc T24/48 er velegnet hvor der ønskes eller kræves høj støjreduktion, samtidig med at døren beskytter mod brand. Trædøre i Dalocs sortiment er udstyret med beskyttende kant rundt om hele dørbladet, hvilket både beskytter døren og letter rengøring. De er derfor velegnede til personalerum, idrætshaller, skoler, hospitaler og plejehjem.

Download
T24 produktark Lyd Certifikat TrædøreCAD-skiss T24VedligeholdelsesvejledningMontagevejledning trædøreMontagevejledning karm 01, 02, 04Brand Certifikat 6088-2015FSC Certificate

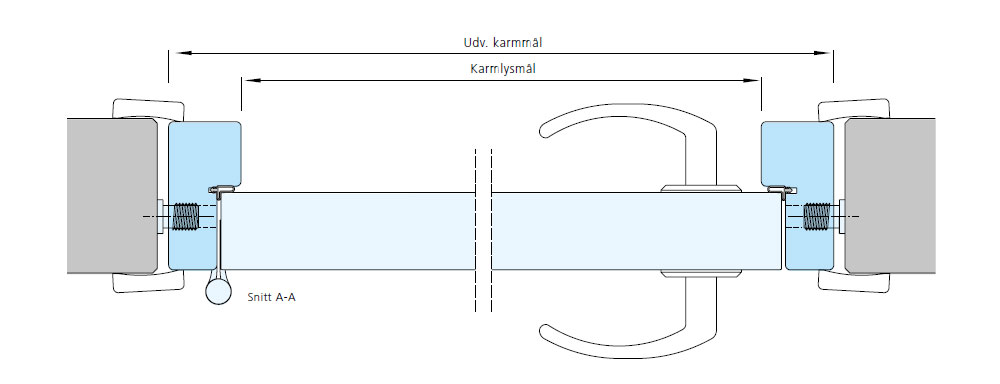

Betegnelse Karmlys
mål*
Udv. karm
mål
Vægt

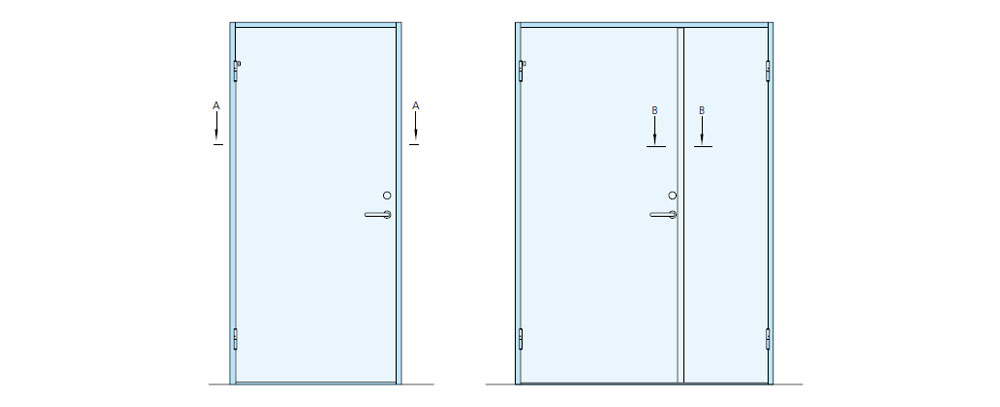

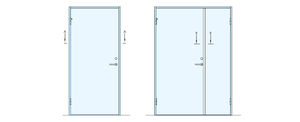

Enkeltfløjet dør
T24 7 x 21
T24 8 x 21
T24 9 x 21
T24 10 x 21
T24 11 x 21
T24 12 x 21
T24 13 x 21
Dobbeltfløjet dør
T24 15 x 21
T24 18 x 21

600 x 2025
700 x 2025
800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025

690 x 2093
790 x 2093
890 x 2093
990 x 2093
1090 x 2093
1190 x 2093
1290 x 2093

1490 x 2093
1790 x 2093

42
47
52
57
62
67
72

82
96
Andre størrelser kan leveres på bestilling.

Maks murmål for f.eks modul 9x21 med trækarm er 915x2110 mm og med stålkarm 920x2110 mm.

* Ved 90 grader åbnet dør fragår der 47 mm (trækarm), 35 mm (stålkarm), 53 mm (indfældet klembeskyttelse) fra karmlysbredden.

Maksimal størrelse:
Enkeltfløjet dør brandklassificeret 13x24
Dobbeltfløjet dør brandklassificeret 24x24
Enkeltfløjet dør 13x25
Dobbeltfløjet dør 25x25
Klassificeringer
Døren er certificeret af Dansk Standard. Den fremstilles under kontrol af SP.

Brandklasse: EI230
BD-30 og BD-30M erstattes med EI230 i kommende CE-mærkning

Brandgastæthedsklasse: Tilvalg EN 13501-2 klasse Sa og S200 (tidligere Sm).

Lydklasse: 30dB.
Testet støjreduktion Rw 33 dB.
Dørblad
Konstruktion: Dørbladet er 48 mm tykt og har en kerne bestående af en massiv spånplade med en kraftig træramme rundt om. Konstruktionen gør dørbladet slidstærkt og vridningsstabilt og giver en behageligt dæmpet lyd ved lukning. Vores valg af kraftigere rammmetræ på 38 x 66 mm giver desuden stærke skruesamlinger til montering af f.eks. hængsler og dørlukker, hvilket bidrager til en lang levetid.

Materiale: Kerne fremstillet af massiv spånplade med omløbende træramme.

Overfladebehandling: Laminatdøre har en beklædning af 4 mm træfiberplade med et overfladelag af 0,7 mm tyk laminatplade fr vores standardsortiment. Færdigmalede døre har en beklædning af 5 mm træfiberplade og leveres hvide som standard. Finerede døre har en beklædning af 4 mm træfiberplade med en overflade af 0,6 mm finer i sorteret A-kvalitet, som kan fås i eg, bøg eller birk.
Andre laminattyper eller NCS-farver kan fås på bestilling. I de tilfælde, hvor andre finertyper eller mønsterlagt finer forespørges, tilbydes de af Orresta Dörr.
Kantliste
Laminatdøre: Leveres som standard med beskyttende kantliste af 3 mm bøgemønstret ABS-plast på fire kanter. Alternativt kan døren leveres med ABS-kantliste i andre mønstre og farver eller med massiv trækantliste.

Malede døre: Leveres med malet beskyttende ABS-kantliste på alle kanter.

Finerede døre: Leveres med fineret kantliste på alle fire kanter i samme træsort som dørbladets overflade.
Karm

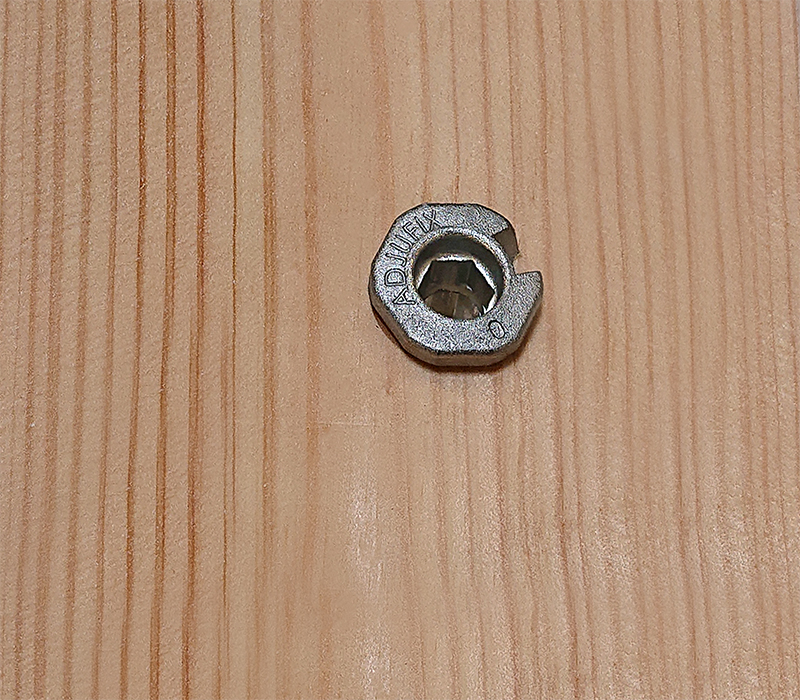

Konstruktion: Hvidmalet karm i fyr 45x92 mm, men kan på bestilling fås med karmdybde 68, 98, 118, 125 og 145 mm eller karm med valgfri karmdybde 68-250 mm. Karmen er forsynet med justerbart slutblik og kan på bestilling forsynes med monteret hylstermøtrikker fra fabrikker.

Øvrigt: Andre træsorter, NCS-farver og overfladebehandlinger tilbydes på forlangende. Hvor der ønskes stålkarm, kan døren leveres med Dalocs stålkarm 01, 02 eller 04-09.
Bundstykke
Døren leveres med anslagsbundstykke type H, men kan på bestilling leveres med anslagsbundstykke type G eller K. Den kan også tilbydes med plastbundstykke, men for at opfylde kravene til klassificering skal dørbladet så udstyres med slæbeliste eller tætningsbundstykke. Den kan også fås uden bundstykke (ikke lydklassificeret).
Standardbeslåning

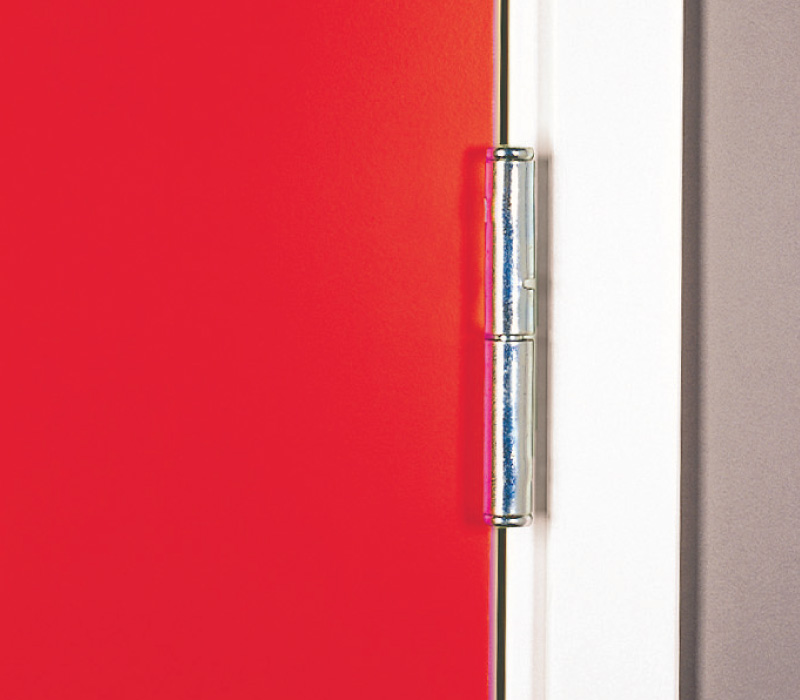

Låsekasse Assa 220. A=48 mm, B=23 mm fra hængselside til centrum af låsekasse (fra 1 jan 2015). Tapbærende, elforzinkede hængsler, justerbart slutblik og tætningsliste i karm.
Ekstraudstyr
Kan leveres med Daloc Linea-mønster, glasåbning, stålkarm, stålbundstykke, sparkeplade, karmbeskyttelse, klembeskyttelse m.m.

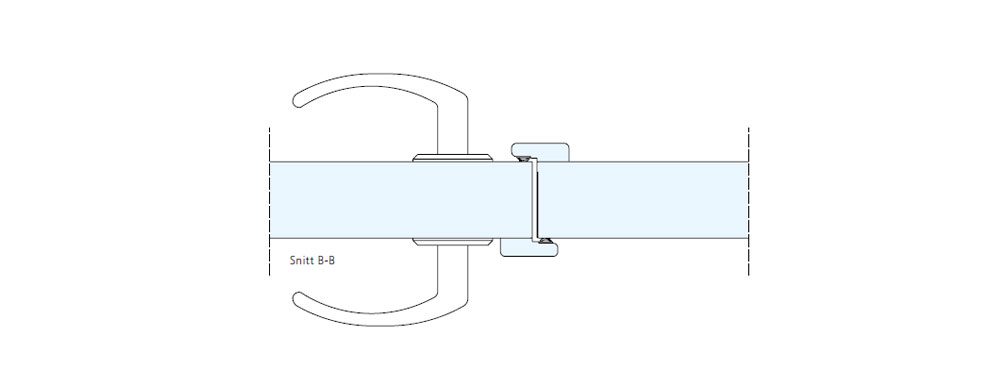

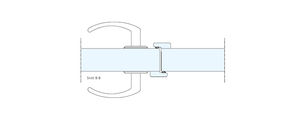

Dobbeltfløjet dør
Dørblad og karm fremstilles på samme måde som tilsvarende enkeltfløjet dør. Gangdøren er udstyret med udenpåliggende anslagsliste monteret på hængselsiden. T24 har også anslagsliste monteret på den stående fløjs anslagsside. Stående fløj er som standard udstyret med 2 indfældede automatiske kantrigler.

Vi forbeholder os retten til konstruktionsændringer.

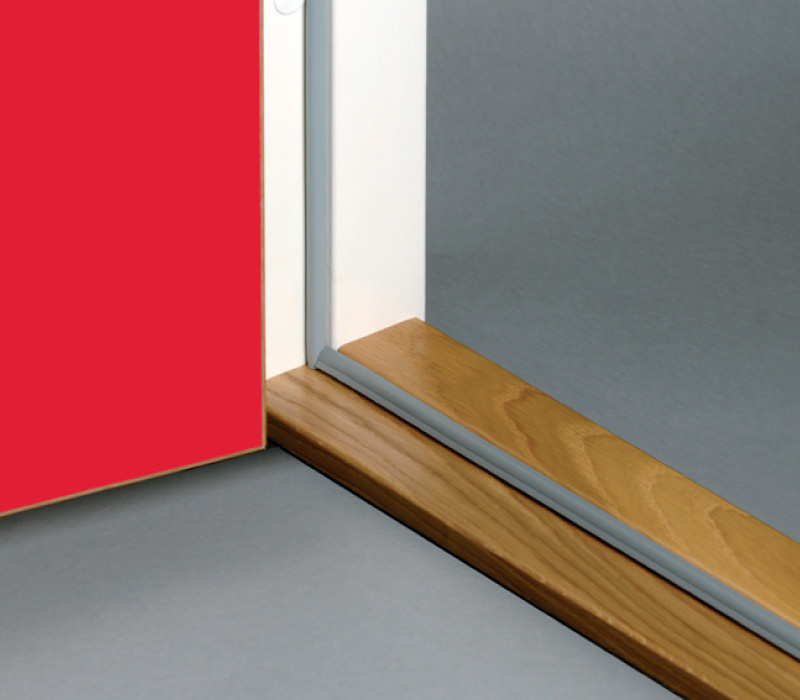

Alle fire kanter er udstyret med beskyttende kantlister.
Bundstykke af hårdttræ.

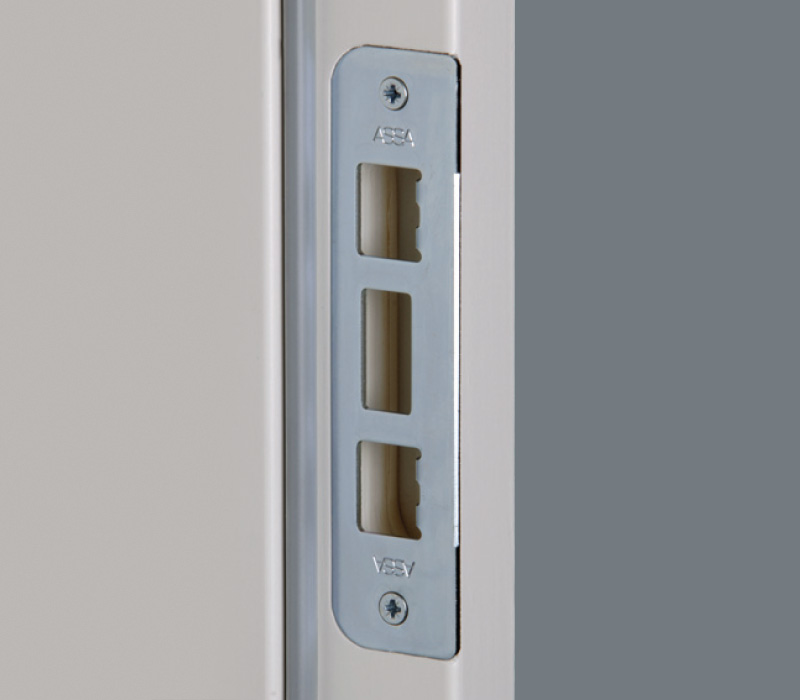

Slutblik til Assa 220 låsekasse.

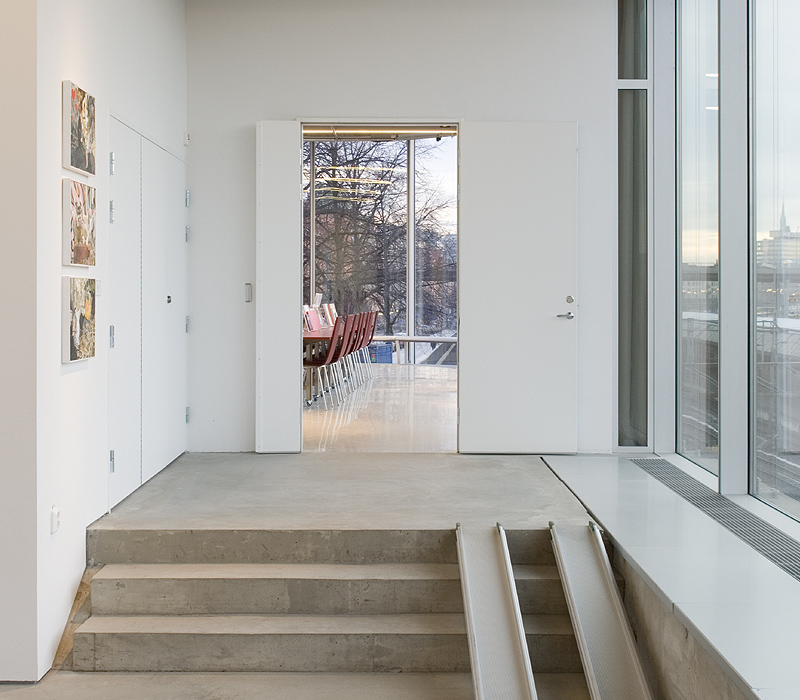

Dobbeltfløjet dør til konferencelokaler
Døre med laminatflade er egnede til miljøer med kraftigt slid
Hurtig montering og fastgøring vha. fabriksmonteret justeringsskruer

Vi forbeholder os retten til konstruktionsændringer.
