Daloc S66 Rustfri ståldør, Stålport
Daloc S66 findes ud over i en varmforzinket udførelse også i to rustfri udførelser (maks. størrelse udv. karmmål 2860x2890). Hvis formålet først og fremmest er den rustfri overflade, kan man vælge rustfri pladekvalitet, men i miljøer, hvor der stilles høje krav til korrosionsbeskyttelse, f.eks. tunneler smat industrier og andre bygninger med aggressiv atmosfære, anbefales det at vælge rustfri, syrefast udførelse.

Download
S66 ProduktbladMontagevejledning karm 31/51CAD-skiss S66Anbefalinger for dækmaling af grundede ståldøre.S66 DoPVedligeholdelsesvejledningBrand Certifikat Ståldøre
Betegnelse Karmlys
mål*
Udv. karm
mål
Vægt
Enkeltfløjet dør
S66 9 x 20
S66 10 x 20
S66 9 x 21
S66 10 x 21
S66 11 x 21
S66 12 x 21
S66 13 x 21
Dobbeltfløjet dør
S66 15 x 21
S66 18 x 21
S66 18 x 24
S66 21 x 24
S66 29 x 29
S66 30 x 30

800 x 1925
900 x 1925
800 x 2025
900 x 2025
1000 x 2025
1100 x 2025
1200 x 2025

1400 x 2025
1700 x 2025
1700 x 2325
2000 x 2325
2800 x 2825
2900 x 2925

890 x 1990
990 x 1990
890 x 2090
990 x 2090
1090 x 2090
1190 x 2090
1290 x 2090

1490 x 2090
1790 x 2090
1790 x 2390
2090 x 2390
2890 x 2890
2990 x 2990

80
85
85
90
100
105
110

150
170
190
210
320
340
Andre størrelser fås på forespørgsel.

Maks murmål for f.eks modul 9x21 er 920x2110 mm.

* Ved 90 grader åbnet blad fragår der 46 mm.

Maksimal størrelse:
Enkeltfløjet dør brandklassificeret 1264x2390
Dobbeltfløjet dør brandklassificeret 24x24
Dobbeltfløjet dør i rustfri udførelse 2860x2890.
Dobbeltfløjet dør 30x30.
Klassificeringer
Daloc S66 er testet af SP og certificeret af SITAC med henblik på brandklassificering. Døren fremstilles under kontrol af SP.

Brandklasse: BS-60.

Øvrigt: Portene er CE-mærket i henhold til produktstandard for porte EN 13241-1.

Korrosionsklasse: DS/EN 12944-2 C1-C4 og C5-I, se nedenfor.
Dørblad
Konstruktion: Bladet er 54 mm tykt, overfalset og består af varmforzinket eller rustfri stålplade.

Materiale: 1,2 mm varmforzinket plade, alternativt 1 mm rustfri stålplade. Isolering af mineraluld.
Varmforzinkede S66 leveres grundede som standard, men kan også leveres industrimalede i en af vores basisfarver. I rustfri udførelse er synlige overflader af rustfri stål EN 14301 og øvrige dele først og fremmest i forzinket stålplade. Svarer til korrosivitetsklasse C3-C4 iht. EN ISO 12944-2/BSK 07.
Til S66 i korrosive miljøer, f.eks. vejtunneler eller industrier og andre bygninger med aggressiv atmosfære, hvor der stilles høje krav til korrosionsmodstand, anbefales den rustfri, syrefaste udførelse. Synlige overflader fremstilles da i syrefast, rustfrit stål EN 14404 og øvrige ståldele i rustfri og syrefast udførelse. Svarer til korrosivitetsklasse C5-I iht. EN ISO 12944-2/BSK 07.
Ved rustfri respektive rustfri, syrefast udførelse er børste/slebet overflade og beskyttelsesfilm standard, men kan også leveres industrimalede i en af vores basisfarver.
Karm

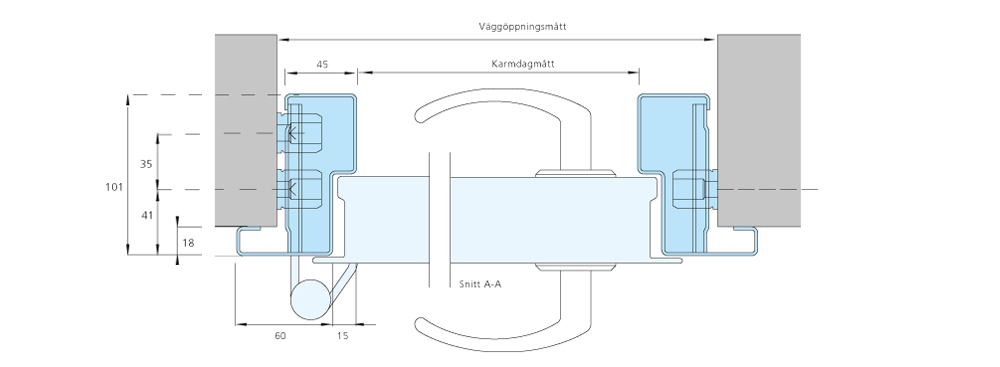

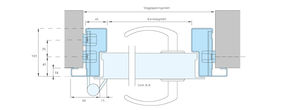

Konstruktion: Som standard leveres S66 med karm 31, der danner gerigt på hængselsiden. Karmen fremstilles i 1,9 mm varmforzinket stålplade alternativt 1,5 mm rustfrit stål med øvrige dele først og fremmest i forzinket stål. I syrefast udførelse er synlige dele i syrefast, rustfrit stål og øvrige dele i rustfrit stål. Karmen leveres samlet uden løsdele. Der findes forskellige udførelser: gerigt på hængselsi-den, gerigt på begge sider eller helt uden gerigt.

Isolering: Færdigisoleret med mineraluld fra fabrikken.

Montering: Hurtig montering og fastgøring vha. karmens justeringsskruer (unbrakonøgle).
Bundstykke
S66 i varmforzinket udførelse leveres som standard med varmforzinket affaset anslagsbundstykke. Porte i rustfri og rustfri, syrefast udførelse leveres som standard med rustfri affaset anslagsbundstykke.
Standardbeslåning
Låsekasse Assa 310. S66 i rustfri, syrefast udførelse forsynes som standard med Assa 565 Heavy Duty (HD). A=54 mm, B=27 mm fra hængselside til centrum af låsekasse. Rustfri hængsler med kuglelejer. Skjult forstærkning for dørlukker på hængselsiden.
Ekstraudstyr
Kan leveres med glasåbning, sparkeplade, tætningsliste, ventilationsgitter (Brandklasse EI 15), dørlukker, elslutplade, magnetkontakt, motor- og mikrolås, låsepalkontakt m.m. Kontakt Daloc vedrørende ekstra udstyr til S66 i syrefast udførelse.

Ved vind udsat placering anbefales komplettering af dørbremse. For indadgående dør anbefales vandafviser på den nederste kant af dørbladet hvis døren udsættes for regn. For udadgående dør, der ikke har nogen regnslag, anbefales vandafvisende foroven.

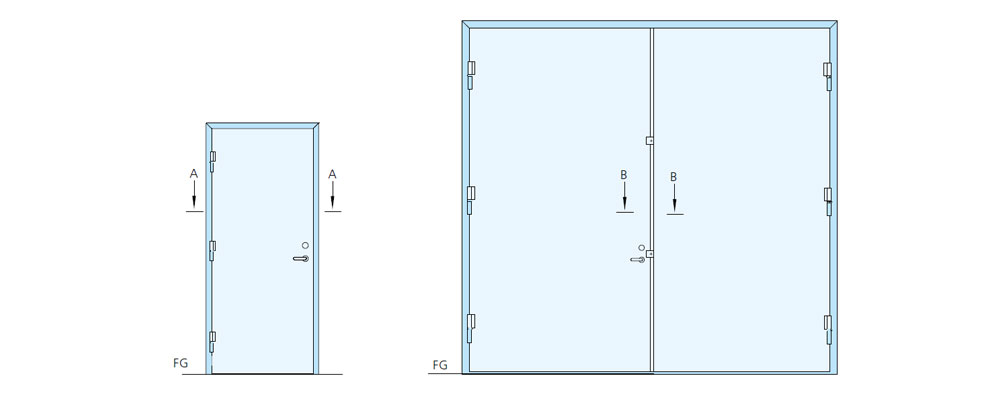

Dobbeltfløjet dør
Blad og karm fremstilles på samme måde som enkeltfløjet dør. Til dobbeltfløjede S66 leveres blad og karm adskilt. Stående fløj er udstyret med anslag som standard med paskvil på anslagssiden. Kantrigel i rustfrit materiale som standard til rustfri S66. Dørens forskellige dele er lette at transportere, håndtere og montere, fordi mindre enheder samles på stedet.

Vi forbeholder os retten til konstruktionsændringer.

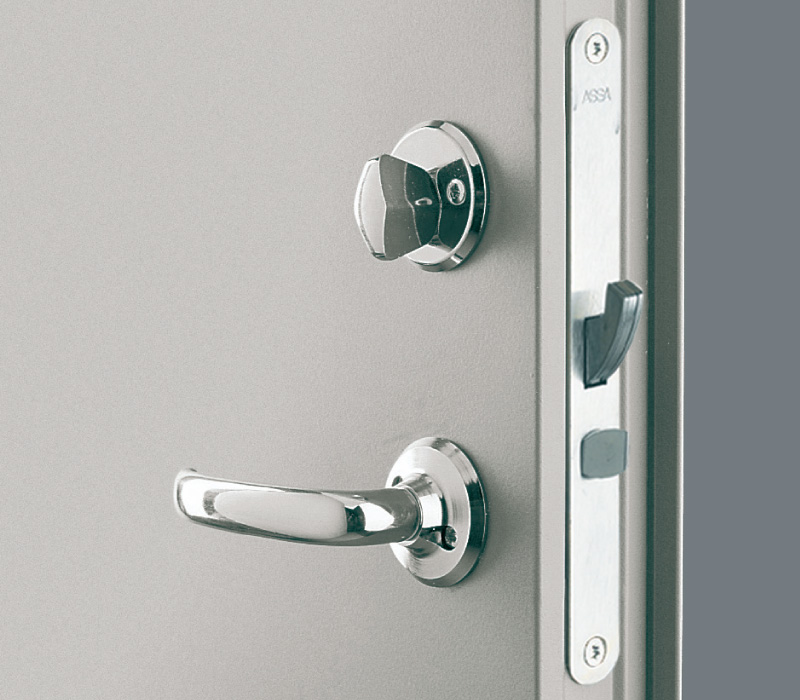

Varmforzinket, grundet dørblad med Assa 310 låsekasse. S66 i rustfri, syrefast udførelse forsynes som standard med Assa 565 Heavy Duty (HD).

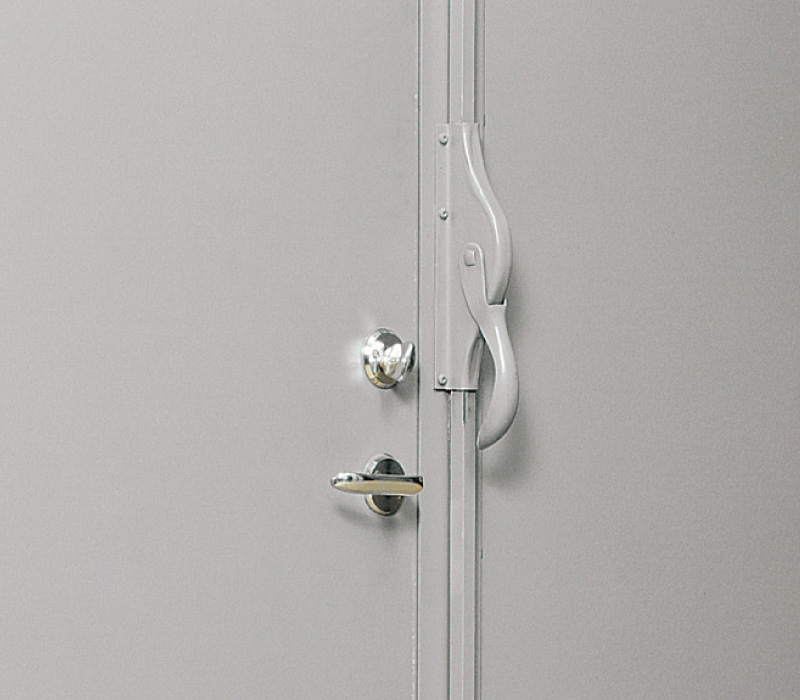

Paskvil er standard på den stående fløj. Rustfri porte forsynes med kantrigel i rustfrit materiale.

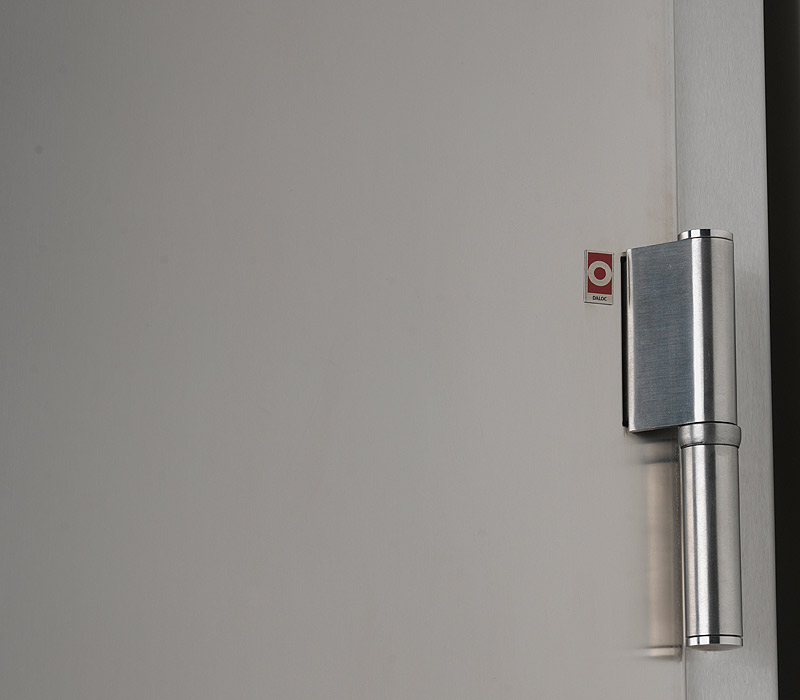

Rustfri hængsler med kuglelejer til S66 i rustfri udførelse.

Vi forbeholder os retten til konstruktionsændringer.
