EI 120
35dB, 40dB
Sa
EMI-B, EMI-C
EN 14351-1

Daloc S50 (Y50) Arkivdør
Arkivdør Daloc S50 er en dør, som passer i miljøer, hvor kravet til modstandskraft mod brand er højt, samtidig med at døren skal være en integreret del af det omgivende miljø. S50 harmonerer mht. Udseende med vores branddør S30 og sikkerhedsdør S40 og anvendes derfor ofte som arkivdør på f.eks. kontorer, hoteller og institutioner.

Download
Montagevejledning karm 41, 42, 44CAD-skiss S50 (Y50)VedligeholdelsesvejledningY50 DoPS50, S52, S53, S54 Typgodkännande Brand-Ljud-BrandgasS50 Produktblad

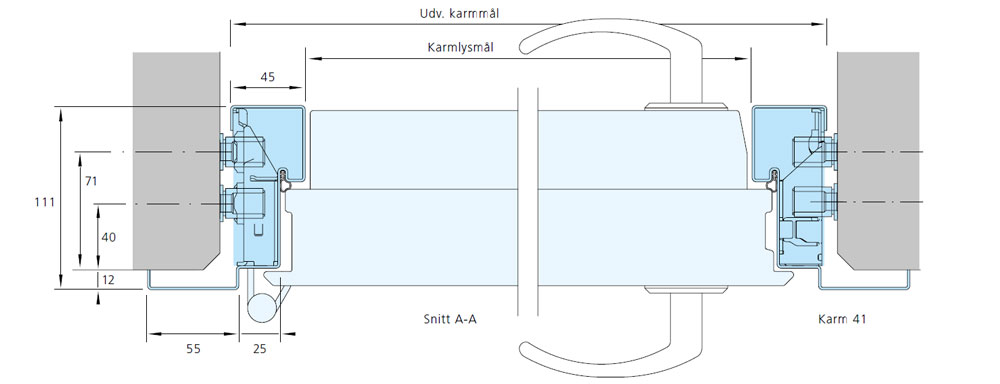

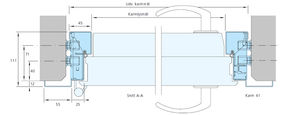

Betegnelse Karmlys
mål*
Udv. karm
mål
Vægt
Enkeltfløjet dør
S50 10 x 21

900 x 2025

990 x 2093

125
Andre størrelser fås på forespørgsel.

Maks murmål for f.eks modul 9x21 er 920x2110 mm.

* Ved 90 grader åbnet dør fragår der 93 mm.

Maksimal størrelse:
Enkeltfløjet dør brand 11x22
Enkeltfløjet dør 13x22
Klassificeringer
Arkivdør S 50 er prøvet af SP og certificeret af SITAC for brand-, lyd- og brandgastæthedsklassificering. EMI-dæmpning er testet af SP. Døren fremstilles under kontrol af SP.

Brandklasse: EI 120.
Arkivdør med svensk brandklasse EI 120 opfylder kravene til prøvning og bedømmelseskriterier i henhold til DS 1052.2 som BS-dør 120. Dette er under forudsætning af, at beslag udføres som beskrevet i DS 1070.

Brandgastæthedsklasse: Tilvalg EN 13501-2 klasse Sa.

Lydklasse: R'w 35 dB, tilvalg 40 dB (Svensk klassificering)
Testet lydreduktion Rw 40, 43 dB.

Brandgastæthed: Tilvalg EN 13501-2 klasse Sa.
Med anslagsbundstykke.

EMI-dæmpning: Tilvalg EMI-B, EMI-C.
Kontakt Daloc for udførelse og udstyr til S50 med EMI beskyttelse.

CE-mærkning: Yderdørsudførelse (Y50) er CE-mærket i henhold til produktstandard for yderdøre EN 14351-1.

Korrosionsklasse: DS/EN 12944-2 C1-C3.
Døre til udendørs brug op til korrosionsklasse C3 anbefales i varmgalvaniseret stål med industrimaling fra fabrik og bundstykke i rustfri stål, alternativt udført med laminatplade til udendørs brug og rustfrit bundstykke.
Dørblad
Konstruktion: Dørbladet er 105 mm tykt med affaset overfals og består af stålplader samlet i en bukning med skjulte pladekanter ved dørbladskanten. Samling sker via limning og nitning.

Materiale: 1 mm stålplader og isolering af mineraluld.

Overfladebehandling: S 50 leveres færdigmalet i en af vores standardfarver eller med en overflade af træmønstret laminatplade fra standardsortimentet. Andre NCS-farver eller træmønstre leveres på bestilling.
Karm
Konstruktion: Dørbladet er 105 mm tykt med affaset overfals og består af stålplader samlet i en bukning med skjulte pladekanter ved dørbladskanten. Samling sker via limning og nitning.

Materiale: 1 mm stålplader og isolering af mineraluld.

Overfladebehandling: S 50 leveres færdigmalet i en af vores standardfarver eller med en overflade af træmønstret laminatplade fra standardsortimentet. Andre NCS-farver eller træmønstre leveres på bestilling.
Bundstykke
Døren leveres som standard med forzinket, affaset anslagsbundstykke. På bestilling kan S50 forsynes med bundplade i kombination med slæbeliste (lydklasse R'w 35 dB) eller bundplade, børstetætning (ikke lydklassificeret).
Standardbeslåning
Låsekasse Assa 220 A=105 mm, B=33 mm fra hængselside til centrum af låsekasse. Tapbærende justerbare hængsler i forzinket udførelse. Tre nokker i bagkant. Skjult forstærkning for dørlukker på hængselsiden.
Ekstraudstyr
Kan leveres med Daloc Linea-mønster, sparkeplade, dørlukker, el-slutblik, magnetkontakt, motor- og mikrolås, rigelkontakt m.m. S 50 kan også udstyres mhp. EMI-dæmpning.

Ved vind udsat placering anbefales komplettering af dørbremse. For indadgående dør anbefales vandafviser på den nederste kant af dørbladet hvis døren udsættes for regn. For udadgående dør, der ikke har nogen regnslag, anbefales vandafvisende foroven.

Vi forbeholder os retten til konstruktionsændringer.

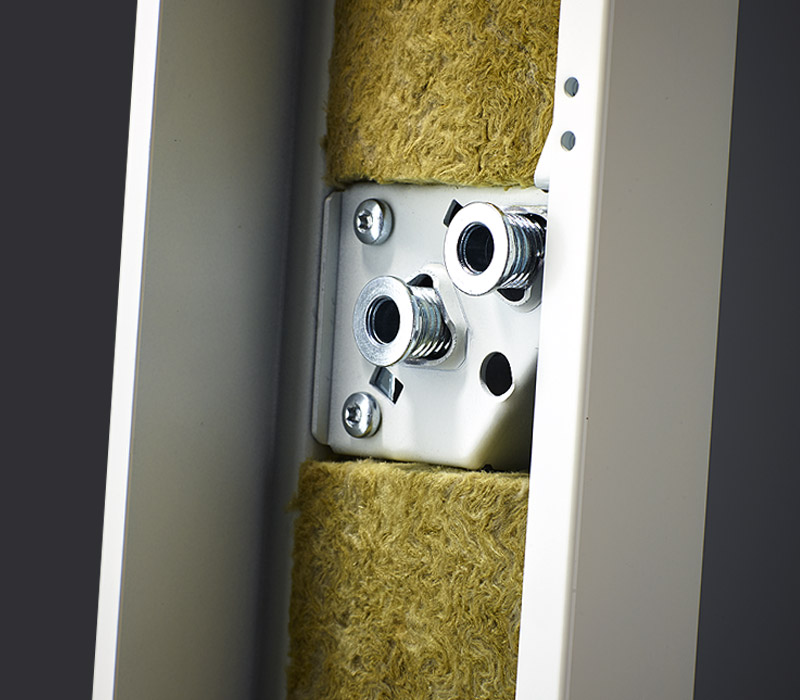

Justeringsskruer letter hurtigt og sikkert monteringen.

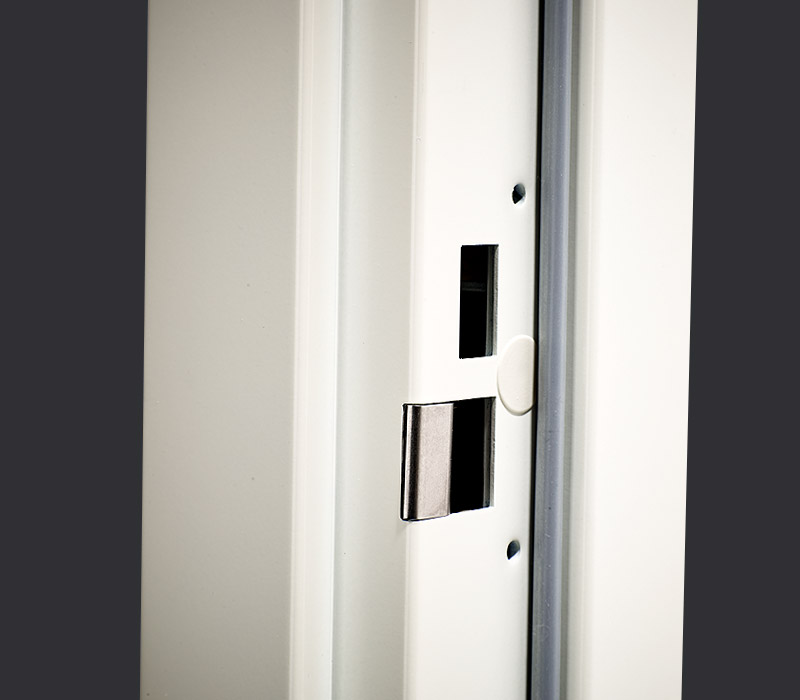

Justerbart slutblik.

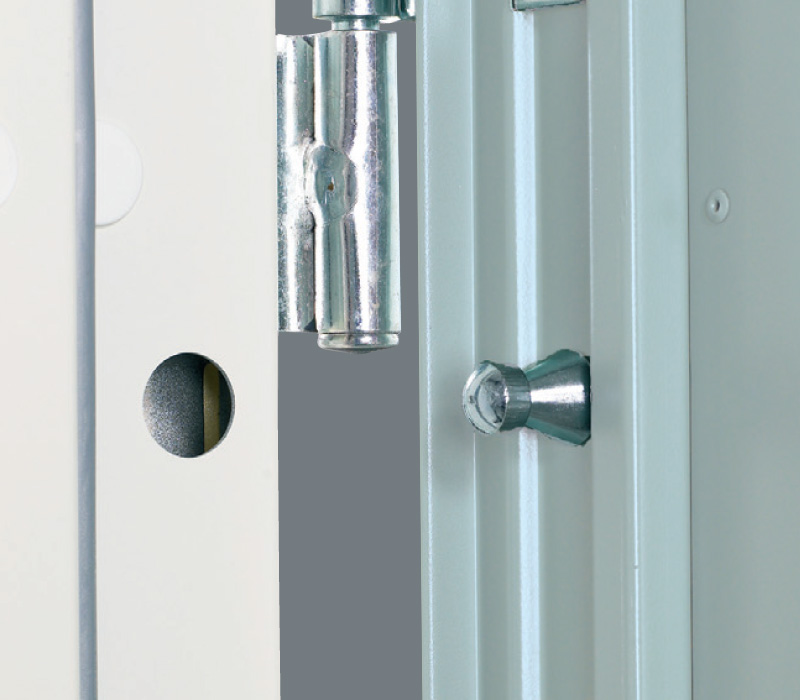

Tre faste nokker med modhager i bagkanten.

Vi forbeholder os retten til konstruktionsændringer.
